GSM/GPRS модуль SIM800L

Обзор

SIM800L — один из самых популярных и доступных GSM/GPRS модулей в мире DIY-электроники. Благодаря своим миниатюрным размерам и поддержке всех базовых функций сотовой связи (SMS, звонки, GPRS-данные), он стал стандартом де-факто для создания компактных IoT-устройств, систем оповещения и удаленного управления.

SIM800L — это четырехдиапазонный GSM модуль, специально разработанный для использования в проектах с ограниченным пространством. Несмотря на габариты всего 16x18 мм, он предлагает полный стек протоколов TCP/IP, поддержку HTTP, FTP и возможность работы с SMS и голосовыми вызовами.

Где купить Характеристики Примеры кода

Быстрая навигация

Спецификации Распиновка Подключение Код

Отладка и ошибки

<!-- Micro-cards for Platforms -->
<div class="rounded-2xl border border-slate-200 dark:border-slate-800 bg-white dark:bg-slate-900 p-5">
  <h3 class="text-sm font-semibold text-slate-900 dark:text-white mb-4 mt-0 uppercase tracking-wider">Примеры кода</h3>
  <div class="space-y-2">
    <a href="#arduino" class="flex items-center gap-3 p-2 rounded-lg hover:bg-slate-50 dark:hover:bg-slate-800 transition-colors group !no-underline">
      <div class="w-8 h-8 rounded-md bg-teal-100 dark:bg-teal-900/30 flex items-center justify-center">
        <img src="/img/UacrygeoB1-40.png" class="w-5 h-5 !my-0" alt="Arduino" />
      </div>
      <div>
        <div class="text-xs font-bold text-slate-900 dark:text-white uppercase">Arduino</div>
        <div class="text-[10px] text-slate-500 dark:text-slate-400">C++ Framework</div>
      </div>
    </a>
    <a href="#esp-idf" class="flex items-center gap-3 p-2 rounded-lg hover:bg-slate-50 dark:hover:bg-slate-800 transition-colors group !no-underline">
      <div class="w-8 h-8 rounded-md bg-red-100 dark:bg-red-900/30 flex items-center justify-center">
        <img src="/img/32WN7tz--V-40.png" class="w-5 h-5 !my-0" alt="ESP-IDF" />
      </div>
      <div>
        <div class="text-xs font-bold text-slate-900 dark:text-white uppercase">ESP-IDF</div>
        <div class="text-[10px] text-slate-500 dark:text-slate-400">Native V5.x</div>
      </div>
    </a>
  </div>
</div>

Где купить

Приобретите GSM/GPRS модуль SIM800L

Специализированный магазин

Широкий выбор электронных компонентов

Найти →

Технические параметры

Характеристики модуля SIM800L

SIM800L — это сверхкомпактное решение для сотовой связи с впечатляющим функционалом.

GSM Диапазоны

850/900/1800/1900 МГц (Quad-band)

Питание

3.4В ... 4.4В (Критично к току 2А)

Протоколы

TCP/IP, HTTP, FTP, MMS, SSL

Размеры

15.8 x 17.8 x 2.4 мм

Параметр	Значение
Потребление (Sleep)	0.7 мА
SIM-карта	Micro-SIM (1.8В / 3В)
Управление	АТ-команды (3GPP TS 27.007, 27.005)
GPRS Скорость	Макс. 85.6 кбит/с (загрузка/отдача)
Температура	-40°C ... +85°C

Скачать полный Datasheet (PDF)

Схема пинов

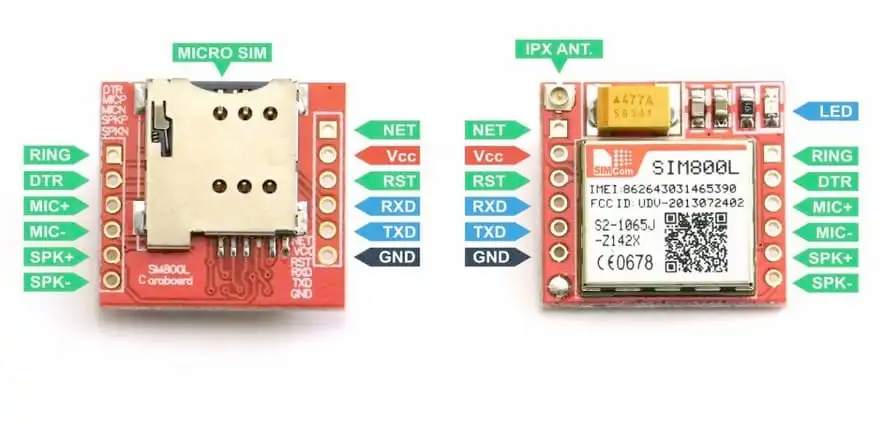

Распиновка SIM800L

Несмотря на миниатюрность, модуль SIM800L имеет все необходимые выводы для питания и связи. Большинство готовых модулей на базе чипа выводят 6 основных контактов.

Антенна NET

Вывод NET (или контактная площадка) предназначен для подключения внешней GSM антенны. Без антенны модуль не сможет зарегистрироваться в сети.

<div class="p-5 rounded-2xl border border-slate-200 dark:border-slate-800 bg-white dark:bg-slate-900 shadow-sm">
  <h4 class="text-sm font-bold text-slate-900 dark:text-white uppercase mb-3 flex items-center gap-2">
    <span class="w-2 h-2 rounded-full bg-red-500"></span> Вывод RESET
  </h4>
  <p class="text-slate-600 dark:text-slate-400 text-sm leading-relaxed mb-0">
    Пин <strong>RST</strong> используется для принудительного перезапуска модуля. Активный уровень — низкий (LOW).
  </p>
</div>

Pin	Имя	Тип	Описание
1	VCC	Power	Питание 3.4В - 4.4В. ВНИМАНИЕ: не подключайте к 5В!
2	GND	Ground	Земля. Общая для модуля и контроллера.
3	TXD	Output	Передача данных UART. К RX контроллера.
4	RXD	Input	Прием данных UART. К TX контроллера.
5	RST	Control	Перезагрузка (активный LOW).

Схема соединений

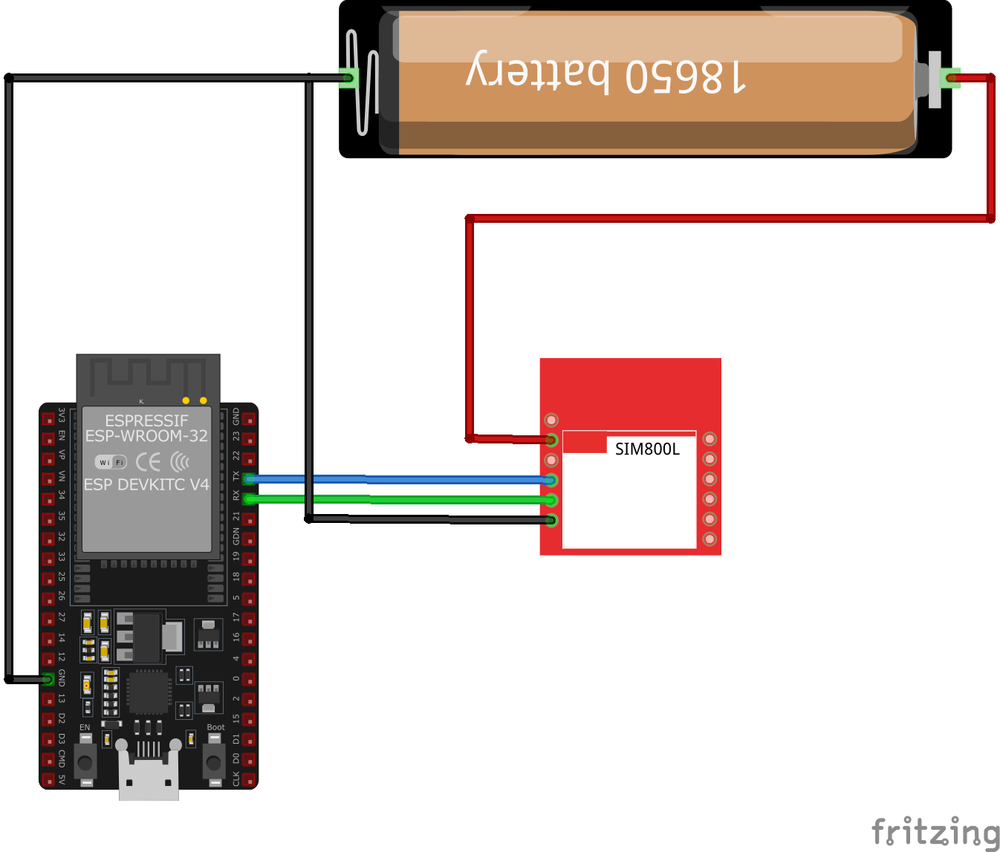

Подключение SIM800L к ESP32

Работа с SIM800L осуществляется через последовательный интерфейс UART (AT-команды). Особое внимание стоит уделить питанию: модуль потребляет огромный ток в короткие моменты времени (импульсы до 2А).

Интерфейс

UART

Статус

Active

Осторожно: Питание!

Малейшая просадка напряжения ниже 3.4В приведет к перезагрузке модуля. Используйте качественный Li-Ion аккумулятор или мощный понижающий DC-DC конвертер.

Pin SIM800L	ESP32 GPIO	Описание
VCC	External 4V	Питание модуля (НЕ от ESP32!)
GND	GND	Общая земля
TXD	GPIO16 (RX2)	Передача данных в ESP32
RXD	GPIO17 (TX2)	Прием команд от ESP32

Отладка и ошибки

Устранение неполадок SIM800L

Основные проблемы и их решения.

Циклическая перезагрузка

Самая частая проблема SIM800L. Означает, что источнику питания не хватает мощности для регистрация модуля в сети. Состояние индикатора: быстрое мигание. Решение: Установите параллельно питанию электролитический конденсатор на 470-1000 мкФ.

SIM-карта не найдена

Проверьте, правильно ли вставлена карта (срез наружу). Убедитесь, что PIN-код на карте отключен через смартфон. Проверьте поддержку 2G сетей вашим оператором — некоторые операторы (например, Tele2 в Москве) не поддерживают 2G.

Программирование

Примеры кода для SIM800L

Готовые примеры для обмена данными с модулем через AT-команды.

Arduino (ESP32 Serial2)

C++ / Hardware UART

Этот скетч позволяет отправлять AT-команды из монитора порта напрямую в модуль через второй аппаратный порт ESP32.

#include <Arduino.h>

// Используем HardwareSerial 2 (GPIO16 и GPIO17)
#define SIM800_BAUD 9600

void setup() {
  Serial.begin(115200);
  Serial2.begin(SIM800_BAUD, SERIAL_8N1, 16, 17);

  delay(1000);
  Serial.println("SIM800L готов к работе. Введите команду:");
}

void loop() {
  // Из SIM800L в Монитор порта
  if (Serial2.available()) {
    Serial.write(Serial2.read());
  }

  // Из Монитора порта в SIM800L
  if (Serial.available()) {
    Serial2.write(Serial.read());
  }
}

</div>

ESP-IDF Native

C / UART Config

```c #include "driver/uart.h"

void init_sim800_uart() { uart_config_t uart_config = { .baud_rate = 9600, .data_bits = UART_DATA_8_BITS, .parity = UART_PARITY_DISABLE, .stop_bits = UART_STOP_BITS_1, .flow_ctrl = UART_HW_FLOWCTRL_DISABLE }; uart_param_config(UART_NUM_1, &uart_config); uart_set_pin(UART_NUM_1, 17, 16, -1, -1); uart_driver_install(UART_NUM_1, 256, 0, 0, NULL, 0); }

    </div>
  </div>
</details>

<div id="summary"></div>

## Итоги

SIM800L — это идеальный выбор для проектов начального и среднего уровня, где требуется сотовая связь при минимальном бюджете и размерах. Его простота и обилие готовых библиотек позволяют запустить проект в кратчайшие сроки.
