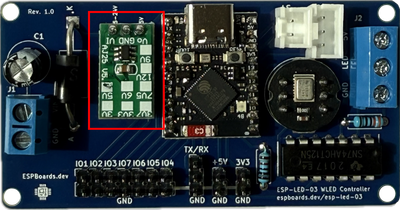

ESP-LED-03 — это эволюция серии контроллеров на базе ESP32-S3 SuperMini. Главное нововведение — установка понижающего преобразователя DD4012SA, что позволяет безопасно подключать светодиодные ленты с напряжением от 5 до 24 В.
Содержание

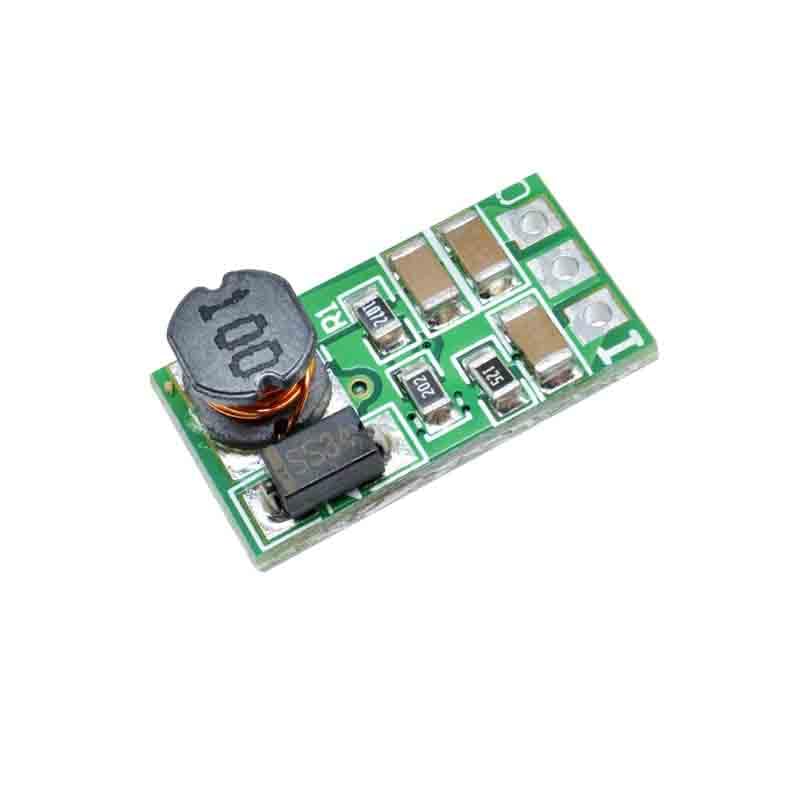

Зачем нужен DD4012SA
DD4012SA используется здесь как компактный высоковольтный понижающий преобразователь. Он позволяет плате стабильно работать со светодиодными лентами, питающимися от 5 В до 24 В, не подвергая риску ESP32-S3 и периферийные устройства.
Это дает следующие преимущества:
- Нативная поддержка лент 5В/12В/24В (WS2811, WS2815 и др.).
- Безопасность: логика контроллера остается на стабильных 5В, в то время как силовая линия проходит через преобразователь.
- Минимальные изменения: всего один дополнительный компонент и небольшое увеличение длины платы.

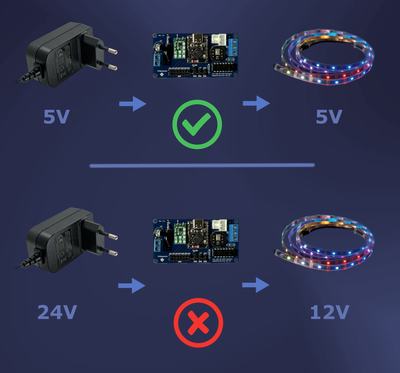

Совместимость по напряжению
ВНИМАНИЕ: Если вы питаете плату от источника 12В или 24В, убедитесь, что светодиодная лента рассчитана на то же самое напряжение. НЕ подключайте ленту 5В к источнику 12В/24В — это мгновенно уничтожит светодиоды и может быть пожароопасно.

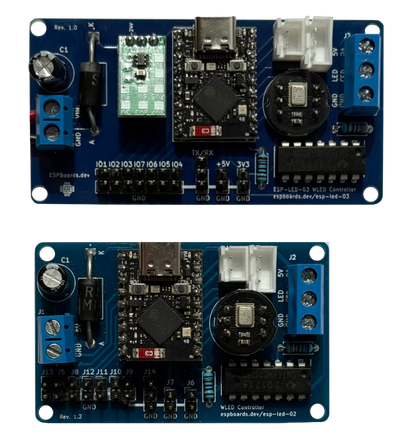

Изменения в печатной плате (PCB)
Чтобы разместить DD4012SA, длина платы была увеличена до 77 мм. Все остальные размеры и разъемы остались такими же, как в версии ESP-LED-02 (ширина 40 мм), поэтому плата по-прежнему помещается в большинство существующих корпусов.
Силовые дорожки были расширены и оптимизированы для минимального нагрева под большой нагрузкой. Дополнительные детали расположены близко к клеммам, чтобы минимизировать помехи для логической части.
WLED и схема подключения
Конфигурация WLED остается идентичной версии ESP-LED-02. Пины для данных и сенсоров не изменились. Основное отличие — 3-контактная клемма светодиодов теперь принимает напряжение от 5 до 24 В на пин V+.
Логические уровни
Сигнал данных по-прежнему проходит через конвертер уровней 74AHCT125N для стабильной работы лент.
Провода
Используйте провода соответствующего сечения для питания мощных и длинных светодиодных лент.
Список компонентов (BOM)
Единственный новый элемент по сравнению с ESP-LED-02 — это модуль DD4012SA. Стоимость сборки одной платы составляет примерно 9.28 EUR (включая стоимость изготовления PCB).
Расчет стоимости (BOM)
| Компонент | Кол-во | Цена (примерно) |
|---|---|---|
| ESP32-S3 Super Mini | 1 | 3.59 EUR |
| INMP441 (Микрофон) | 1 | 1.79 EUR |
| DD4012SA | 1 | 1.21 EUR |
| Печатная плата (PCBWay) | 1 | 1.23 EUR |
| ИТОГО: | 9.28 EUR | |

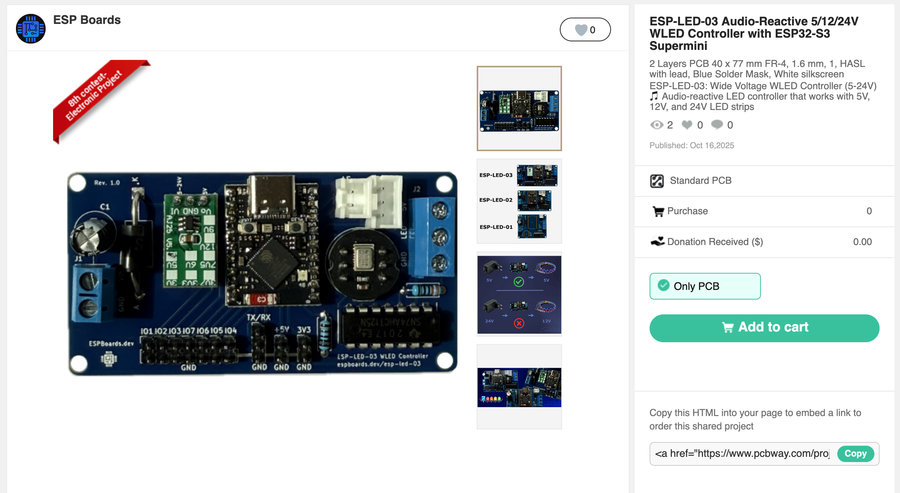

Где заказать?
Проект доступен на PCBWay. Вы можете заказать производство плат напрямую через их платформу.
Заключение
ESP-LED-03 — это точечное улучшение, которое делает контроллер универсальным для большинства типов адресных лент. Наличие аудио-реактивности и датчика освещенности в сочетании с поддержкой 12В/24В делает его отличным выбором для продвинутых систем подсветки.
Основные выводы
Поддержка лент 5В, 12В и 24В в одном устройстве.
Длина платы всего 77мм при сохранении всех функций.
