Плата разработки ESP32-DEV

ESP32 30-Pin DevKit (Generic Clone)

ESP32 30-Pin DevKit — это популярная и доступная плата разработки на базе мощного микроконтроллера ESP32. Она работает на частоте до 240 МГц, оснащена 4 МБ flash-памяти и идеально подходит для IoT-проектов благодаря встроенным Wi-Fi и Bluetooth.

Где купить Характеристики Быстрый старт

Разделы статьи

Примеры конфигурации

Arduino IDE

PlatformIO

ESPHome

О плате ESP32 30-Pin DevKit (Generic Clone)

ESP32 30-Pin DevKit — одна из самых распространенных отладочных плат на базе ESP32, которую можно встретить на AliExpress, eBay и Amazon. Обычно это «безымянные» клоны, которые следуют стандартной распиновке ESP32-WROOM-32, но доступны во множестве вариаций с разными чипами USB-to-Serial, регуляторами напряжения и маркировкой.

✅ Как определить, какая у вас плата

Проверьте чип USB-to-Serial. Найдите рядом с портом USB квадратную или прямоугольную микросхему. CH340C/CH340G — прямоугольная, самая частая на дешевых клонах. CP2102 — квадратная, часто на платах среднего сегмента. CH9102F — современный аналог CP2102.
Посчитайте количество контактов. Платы с 30 контактами обычно являются узкими клонами V1. Если у вас 38 контактов, это другой вариант платы.
Проверьте регулятор питания. Старые клоны используют AMS1117 (сильно греется под нагрузкой). Новые платы оснащаются более эффективными LDO-регуляторами, такими как ME6211 или HT7333.

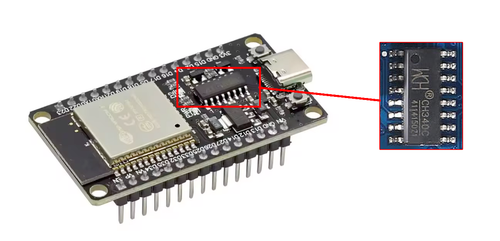

Чип CH340C

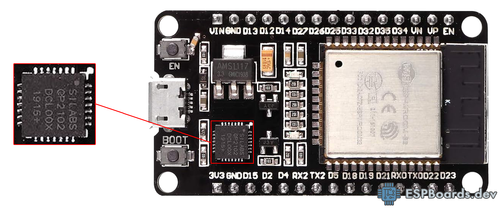

Чип CP2102

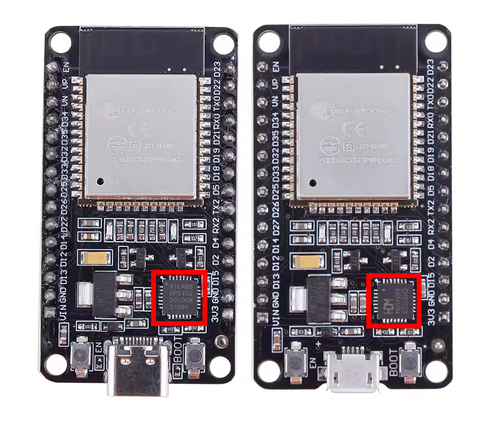

CP2102 vs CH9102

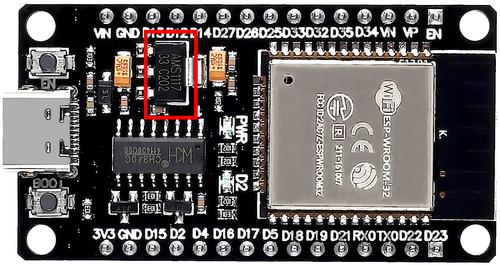

Регулятор AMS1117

Несмотря на различия в компонентах, эти платы отлично подходят для новичков благодаря низкой цене и полной совместимости с экосистемой Espressif. Они прекрасно работают с Arduino IDE, PlatformIO и ESP-IDF.

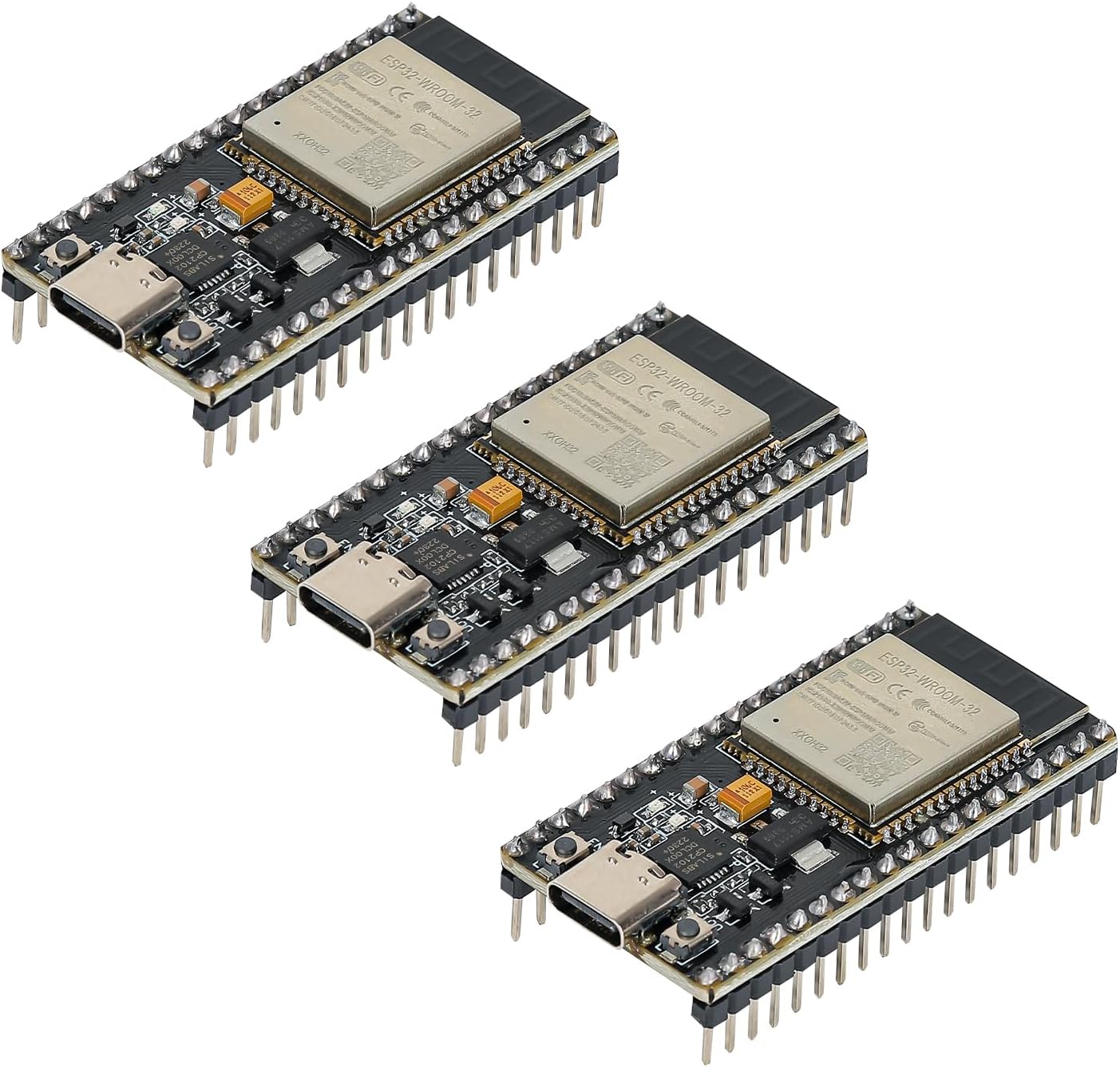

Где купить ESP32 30-Pin DevKit (Generic Clone)

AliExpress / Amazon

~3-6$

за штуку (цена ориентировочная)

Amazon.com

Доставка по всему миру

Смотреть

Amazon.de

Доставка в ЕС

Смотреть

AliExpress

Лучшая цена

Смотреть

Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.

Технические характеристики

Полные спецификации оборудования для ESP32 30-Pin DevKit (Generic Clone)

Связь

WiFi802.11 b/g/n (2.4 ГГц)

Bluetooth4.2

BLE4.2

АнтеннаPCB

Процессор

МодельESP32

Частота240 МГц

Flash-память4 МБ

АрхитектураXtensa

Пины и I/O

Цифровые I/O30

Аналоговые входы16

PWM каналы16

Прерывания16

Скачать полный даташит ESP32

Быстрая настройка

Чип: ESP32 240 МГц 4 МБ Flash Flash: DIO Xtensa

Arduino IDE

Board	Esp32 Dev
CPU Frequency	240 MHz
Flash Size	4MB
Flash Mode	DIO
Upload Speed	921600

В Менеджере плат установите пакет "esp32" от Espressif.

PlatformIO

[env:esp32-30pin-devkit-generic]
platform  = espressif32
board     = esp32dev
framework = arduino
; Точная конфигурация для этого клона
board_build.mcu        = esp32
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio

ESPHome

esp32:
  board: esp32dev
  framework:
    type: arduino

# ESP32 30-Pin DevKit - 240 MHz ESP32
# Flash: 4MB | USB: Micro-USB

CLI

esptool.py

esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash --flash_mode dio --flash_size 4MB \
  0x1000 bootloader.bin \
  0x8000 partitions.bin \
  0x10000 firmware.bin

Установка: pip install esptool. Замените .bin файлы вашими путями.

Схема распиновки ESP32 30-Pin DevKit

Критические пины (Strapping Pins)

GPIO0 — Режим загрузки: HIGH = нормальный, LOW = прошивка
GPIO2 — Должен быть LOW или не подключен во время загрузки (часто встроенный LED)
GPIO12 — Напряжение Flash: LOW = 3.3В (стандарт), HIGH = 1.8В
GPIO15 — Отладочный вывод (на 30-пиновых платах часто не выведен)

Интерфейсы

I2C — SDA (GPIO21), SCL (GPIO22) по умолчанию
UART — UART0 для прошивки, UART2 доступен (TX=17, RX=16)
SPI — VSPI (стандартный, GPIO 5, 18, 19, 23), HSPI также доступен
ADC — Используйте ADC1 (GPIO 32-39) при активном WiFi

Даташит платы

Технические спецификации ESP32

Драйвер CH340

Для Windows/Mac/Linux

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для ESP32 30-Pin DevKit (Generic Clone)

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	DIO UPLOAD SPEED921600 В МЕНЕДЖЕРЕ ПЛАТ УСТАНОВИТЕ ПАКЕТ “ESP32” ОТ ESPRESSIF. PLATFORMIO [ENV:ESP32-30PIN-DEVKIT-GENERIC] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ДЛЯ ЭТОГО КЛОНА BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO ESP32 30-PIN DEVKIT - 240 MHZ ESP32 FLASH: 4MB \| USB: MICRO-USB `CLI` ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4MB 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL. ЗАМЕНИТЕ .BIN ФАЙЛЫ ВАШИМИ ПУТЯМИ. `СХЕМА РАСПИНОВКИ ESP32 30-PIN DEVKIT КРИТИЧЕСКИЕ ПИНЫ (STRAPPING PINS)` GPIO0 — РЕЖИМ ЗАГРУЗКИ: HIGH = НОРМАЛЬНЫЙ, LOW = ПРОШИВКА GPIO2 — ДОЛЖЕН БЫТЬ LOW ИЛИ НЕ ПОДКЛЮЧЕН ВО ВРЕМЯ ЗАГРУЗКИ (ЧАСТО ВСТРОЕННЫЙ LED) GPIO12 — НАПРЯЖЕНИЕ FLASH: LOW = 3.3В (СТАНДАРТ), HIGH = 1.8В GPIO15 — ОТЛАДОЧНЫЙ ВЫВОД (НА 30-ПИНОВЫХ ПЛАТАХ ЧАСТО НЕ ВЫВЕДЕН) `ИНТЕРФЕЙСЫ` I2C — SDA (GPIO21), SCL (GPIO22) ПО УМОЛЧАНИЮ UART — UART0 ДЛЯ ПРОШИВКИ, UART2 ДОСТУПЕН (TX=17, RX=16) SPI — VSPI (СТАНДАРТНЫЙ, GPIO 5, 18, 19, 23), HSPI ТАКЖЕ ДОСТУПЕН ADC — ИСПОЛЬЗУЙТЕ ADC1 (GPIO 32-39) ПРИ АКТИВНОМ WIFI ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ESP32 ДРАЙВЕР CH340 ДЛЯ WINDOWS/MAC/LINUX
Максимальный размер	4МБ

схема распиновки esp32 30-pin devkit

критические пины (strapping pins)

gpio0 — режим загрузки: high = нормальный, low = прошивка
gpio2 — должен быть low или не подключен во время загрузки (часто встроенный led)
gpio12 — напряжение flash: low = 3.3в (стандарт), high = 1.8в
gpio15 — отладочный вывод (на 30-пиновых платах часто не выведен)

интерфейсы

i2c — sda (gpio21), scl (gpio22) по умолчанию
uart — uart0 для прошивки, uart2 доступен (tx=17, rx=16)
spi — vspi (стандартный, gpio 5, 18, 19, 23), hspi также доступен
adc — используйте adc1 (gpio 32-39) при активном wifi

даташит платы

технические спецификации esp32

драйвер ch340

для windows/mac/linux

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

схема распиновки esp32 30-pin devkit

критические пины (strapping pins)

gpio0 — режим загрузки: high = нормальный, low = прошивка
gpio2 — должен быть low или не подключен во время загрузки (часто встроенный led)
gpio12 — напряжение flash: low = 3.3в (стандарт), high = 1.8в
gpio15 — отладочный вывод (на 30-пиновых платах часто не выведен)

интерфейсы

i2c — sda (gpio21), scl (gpio22) по умолчанию
uart — uart0 для прошивки, uart2 доступен (tx=17, rx=16)
spi — vspi (стандартный, gpio 5, 18, 19, 23), hspi также доступен
adc — используйте adc1 (gpio 32-39) при активном wifi

даташит платы

технические спецификации esp32

драйвер ch340

для windows/mac/linux

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

ESP32 30-Pin DevKit (Generic Clone)

ESP32 30-Pin DevKit (Generic Clone)

Разделы статьи

Примеры конфигурации

О плате ESP32 30-Pin DevKit (Generic Clone)

✅ Как определить, какая у вас плата

Где купить ESP32 30-Pin DevKit (Generic Clone)

Amazon.com

Amazon.de

AliExpress

Технические характеристики

Связь

Процессор

Пины и I/O

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

esptool.py

Схема распиновки ESP32 30-Pin DevKit

Критические пины (Strapping Pins)

Интерфейсы

Даташит платы

Драйвер CH340

Маппинг пинов

Инструменты и конфигурация

ESP32 30-PIN DEVKIT - 240 MHZ ESP32

FLASH: 4MB | USB: MICRO-USB

схема распиновки esp32 30-pin devkit

критические пины (strapping pins)

интерфейсы

даташит платы

драйвер ch340

Маппинг пинов

схема распиновки esp32 30-pin devkit

критические пины (strapping pins)

интерфейсы

даташит платы

драйвер ch340

Маппинг пинов

Похожие платы

MGBOT IOTIK 32B

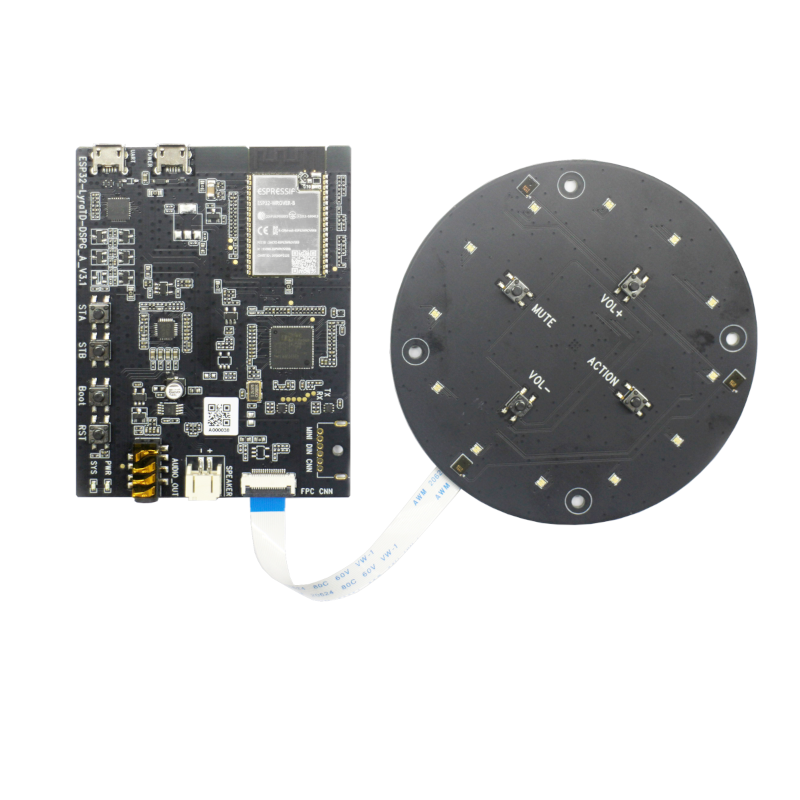

ESP32-LyraTD-DSPG
