SparkFun Blynk Board

SparkFun Blynk Board — это отладочная плата на базе популярного микроконтроллера ESP8266 с архитектурой XTENSA LX106. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате SparkFun Blynk Board

SparkFun Blynk Board — это отладочная плата на базе ESP8266, специально разработанная для максимально простой работы с приложением Blynk. Она идеально подходит для быстрого создания проектов Интернета вещей (IoT), которыми можно управлять прямо со смартфона. Плата поставляется с предустановленной прошивкой Blynk, что позволяет начать работу практически мгновенно. На борту имеются встроенные компоненты: RGB-светодиод WS2812, датчик освещенности, кнопка и схема зарядки LiPo аккумуляторов, что делает её отличным выбором для создания портативных устройств и обучения.

Где купить SparkFun Blynk Board

Снято с производства

SparkFun Electronics

SparkFun Официальная страница товара (Архив)

Подробнее

Цены и наличие могут меняться. Данная плата является архивным продуктом компании SparkFun.

Технические характеристики

Полные спецификации оборудования для SparkFun Blynk Board

Связь

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth —

BLE —

Микроконтроллер

Модель esp8266

Частота 160 МГц

Память 4 МБ

Архитектура Xtensa LX106

✨ Возможности и пины

Цифровые I/O 1

Аналоговые входы 1

PWM 1

Прерывания 1

Скачать полную документацию

Быстрая настройка

Конфигурации для быстрого старта на SparkFun Blynk Board.

ESP8266 160 МГц 4 МБ qio LX106

Arduino IDE

Плата (Board) SparkFun Blynk Board

Частота CPU 160 МГц

Размер Flash 4 МБ

Flash Mode qio

Используйте "Generic ESP8266 Module", если плата не найдена в списке.

PlatformIO

[env:blynk_board]
platform = espressif8266
board = blynk_board
framework = arduino
; Точная конфигурация железа для SparkFun Blynk Board
board_build.mcu = esp8266
board_build.f_cpu = 160000000L
board_build.flash_mode = qio

ESPHome

esp8266:
  board: blynk_board
SparkFun Blynk Board - 160 МГц ESP8266
Flash: 4 МБ

Вставьте в .yaml файл устройства.

esptool.py — команда прошивки

esptool.py \
  --chip esp8266 \
  write_flash \
    --flash_mode qio \
    --flash_size 4MB \
    0x0 firmware.bin

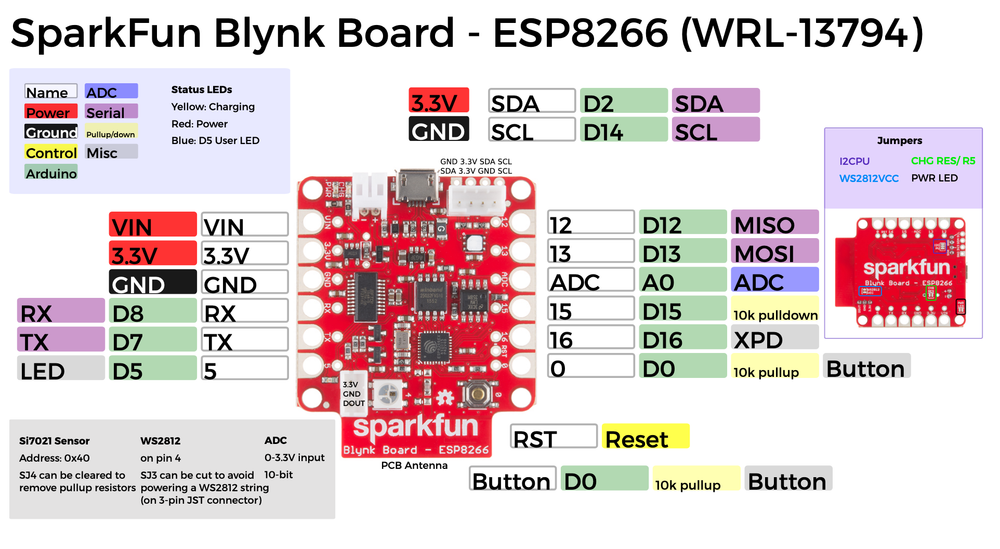

Схема распиновки SparkFun Blynk Board

Полная справка по выводам SparkFun Blynk Board

Плата SparkFun Blynk Board имеет уникальную распиновку, оптимизированную для быстрого подключения датчиков. Основные интерфейсы включают I2C (SDA на GPIO 4, SCL на GPIO 5). На плате расположен RGB-светодиод WS2812, подключенный к GPIO 15, и кнопка на GPIO 0. Аналоговый вход A0 позволяет считывать данные с внешних сенсоров или встроенного датчика освещенности (через перемычку). Также имеется встроенная схема зарядки LiPo аккумуляторов.

Полезные ссылки

Даташиты и ресурсы для SparkFun Blynk Board

Даташит платы

Технические спецификации

ESP8266 SoC

Обзор контроллера

Маппинг пинов

Полная распиновка и соответствие GPIO для SparkFun Blynk Board

1

Цифровые I/O пины

1

Пины прерываний

1

Аналоговые входы

1

PWM пины

Пин	Аналог	Тач	PWM	Другое
5				LED_BUILTIN SCL
A0	A0

Легенда

A0 Аналоговый вход

LED Встроенный светодиод

# Номер пина

Инструменты и конфигурация по умолчанию

Настройки сборки и загрузки для SparkFun Blynk Board

Настройка	Значение
Инструмент загрузчика	esptool
Режим Flash	qio
Макс. размер данных	80 КБ (81920 байт)

Сводка конфигурации

SparkFun Blynk Board использует esptool для загрузки прошивки.

Режим flash: qio | Макс. объем данных: 80 КБ

SparkFun Blynk Board

SparkFun Blynk Board

О плате SparkFun Blynk Board

Где купить SparkFun Blynk Board

Технические характеристики

Связь

Микроконтроллер

✨ Возможности и пины

Быстрая настройка

SparkFun Blynk Board - 160 МГц ESP8266

`Flash: 4 МБ`

Схема распиновки SparkFun Blynk Board

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация по умолчанию

Похожие платы

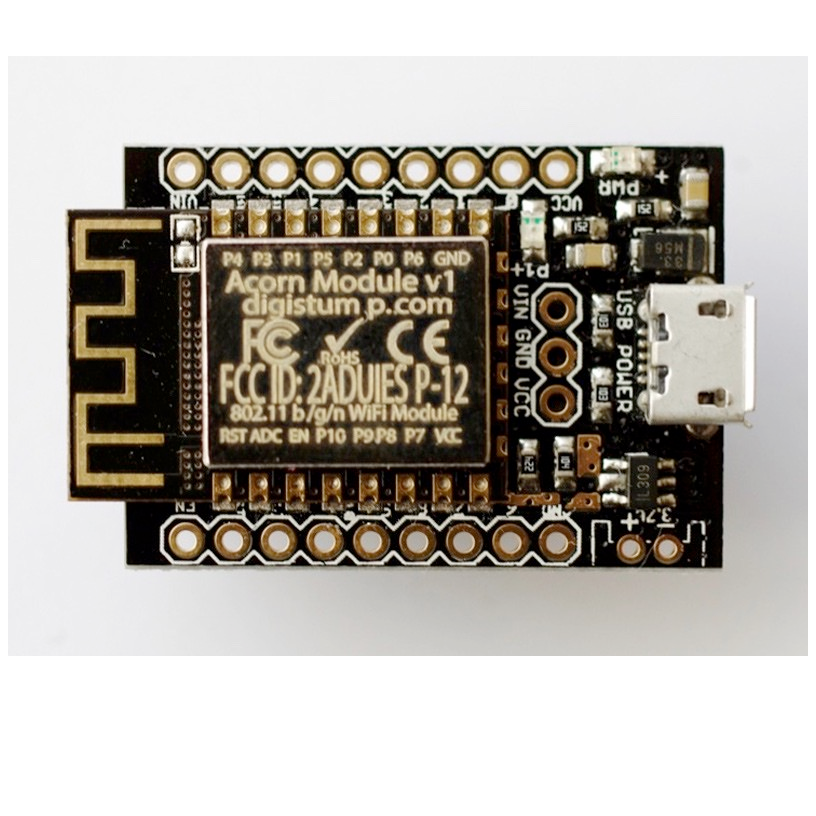

Digistump Oak

Phoenix 1.0

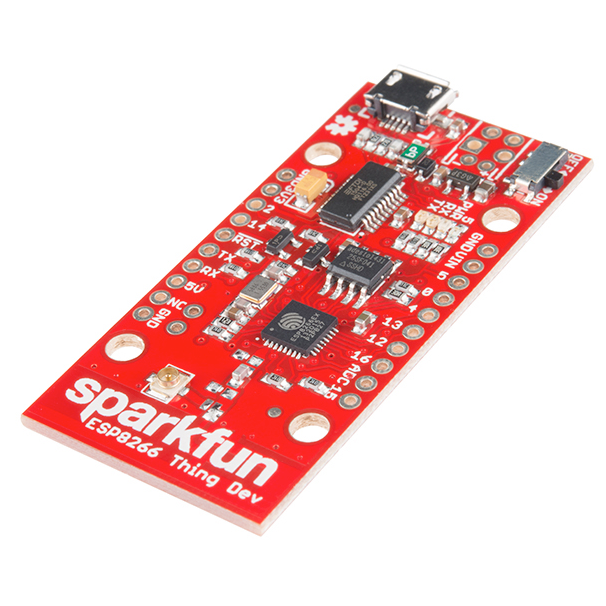

SparkFun ESP8266 Thing Dev
