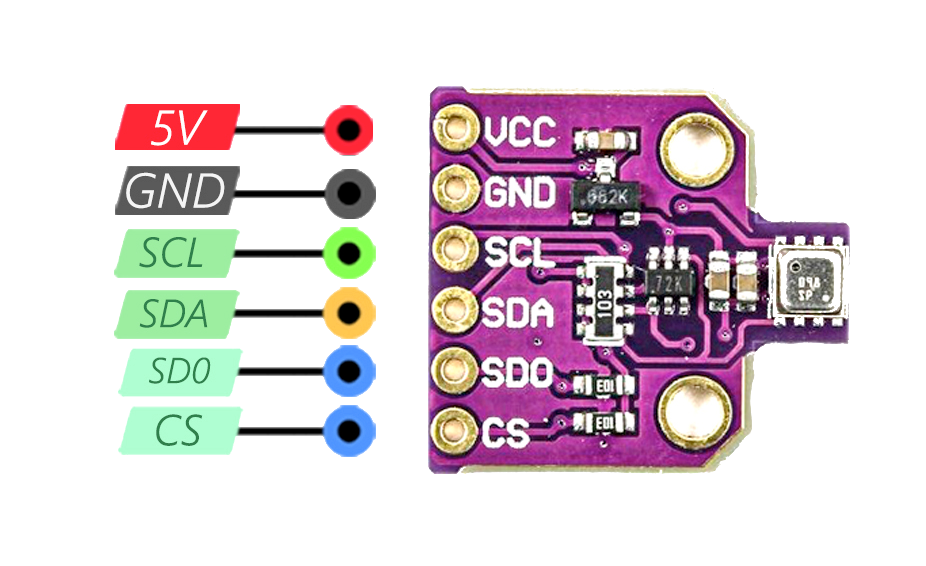

BME680 датчик окружающей среды

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME680.h>

Adafruit_BME680 bme;

void setup() {
  Serial.begin(115200);

  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BME680 sensor, check wiring!");
    while (1);
  }

  // Настройка передискретизации для повышения точности
  bme.setTemperatureOversampling(BME680_OS_8X);
  bme.setHumidityOversampling(BME680_OS_2X);
  bme.setPressureOversampling(BME680_OS_4X);

  // Настройка газового нагревателя: 320°C в течение 150 мс
  bme.setGasHeater(320, 150);
}

void loop() {
  if (!bme.performReading()) {
    Serial.println("Failed to perform reading :(");
    return;
  }

  Serial.print("Температура = ");
  Serial.print(bme.temperature);
  Serial.println(" *C");

  Serial.print("Давление = ");
  Serial.print(bme.pressure / 100.0);
  Serial.println(" hPa");

  Serial.print("Влажность = ");
  Serial.print(bme.humidity);
  Serial.println(" %");

  Serial.print("Газ = ");
  Serial.print(bme.gas_resistance / 1000.0);
  Serial.println(" KOhms");

  delay(2000);
}

Этот код Arduino инициализирует датчик BME680 и настраивает его для измерения температуры, влажности, давления и газа. Настройки передискретизации используются для повышения точности данных. Функция loop() считывает данные с датчика каждые две секунды и выводит значения в Serial Monitor. Функция setGasHeater настраивает газовый датчик для обнаружения VOC.

Необходимые библиотеки: Adafruit_Sensor и Adafruit_BME680. Установите их через Arduino Library Manager.

#include "bme680.h"
#include "esp_log.h"

#define I2C_MASTER_SCL_IO 22
#define I2C_MASTER_SDA_IO 21
#define I2C_MASTER_FREQ_HZ 100000
#define BME680_ADDR 0x76

static const char *TAG = "BME680";

void app_main() {
    ESP_LOGI(TAG, "Initializing BME680...");

    bme680_dev dev;
    bme680_init(&dev, I2C_MASTER_SCL_IO, I2C_MASTER_SDA_IO, I2C_MASTER, BME680_FREQ_HZ_ADDR);

    while (1) {
        bme680_data data;
        bme680_read(&dev, &data);

        ESP_LOGI(TAG, "Температура: %.2f°C", data.temperature);
        ESP_LOGI(TAG, "Давление: %.2f hPa", data.pressure);
        ESP_LOGI(TAG, "Влажность: %.2f%%", data.humidity);
        ESP_LOGI(TAG, "Сопротивление газа: %.2f KOhms", data.gas_resistance);

        vTaskDelay(2000 / portTICK_PERIOD_MS);
    }
}

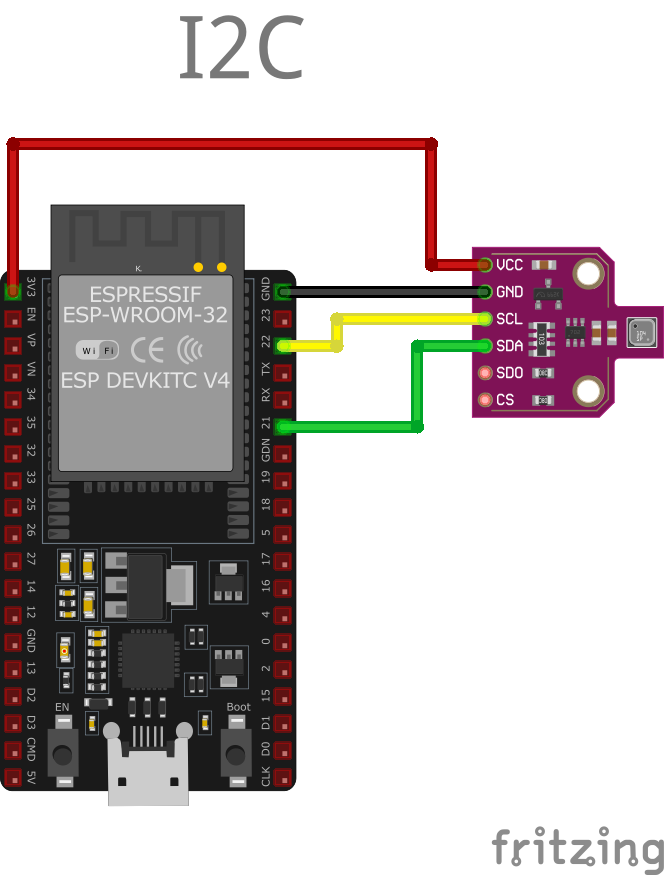

Этот код ESP-IDF настраивает ESP32 для взаимодействия с датчиком BME680 через I2C. Функция bme680_init инициализирует датчик. В цикле app_main() данные окружающей среды (температура, давление, влажность и сопротивление газа) считываются и выводятся в консоль каждые две секунды.

Требуемые компоненты: установите библиотеку bme680 через idf.py add-dependency или вручную.

sensor:
  - platform: bme680
    temperature:
      name: "BME680 Температура"
    pressure:
      name: "BME680 Давление"
    humidity:
      name: "BME680 Влажность"
    gas_resistance:
      name: "BME680 Сопротивление газа"
    address: 0x76
    update_interval: 60s

Эта конфигурация ESPHome интегрирует датчик BME680. Она создаёт сенсорные сущности для температуры, давления, влажности и сопротивления газа, которые отслеживаются через I2C адрес 0x76. Настройка идеально подходит для домашней автоматизации и IoT систем.

Датчик будет автоматически обнаружен Home Assistant после загрузки прошивки ESPHome.

platformio.ini

[env:esp32dev]
platform = espressif32
board = esp32dev
framework = arduino
lib_deps =
    adafruit/Adafruit BME680 Library
    wire
monitor_speed = 115200

main.cpp

#include <Wire.h>
#include "Adafruit_BME680.h"

Adafruit_BME680 bme;

void setup() {
  Serial.begin(115200);

  if (!bme.begin()) {
    Serial.println("Could not find a valid BME680 sensor, check wiring!");
    while (1);
  }

  bme.setTemperatureOversampling(BME680_OS_8X);
  bme.setHumidityOversampling(BME680_OS_2X);
  bme.setPressureOversampling(BME680_OS_4X);
  bme.setGasHeater(320, 150);
}

void loop() {
  if (bme.performReading()) {
    Serial.printf("Температура: %.2f°C, Давление: %.2fhPa, Влажность: %.2f%%, Газ: %.2f KOhms\n",
                  bme.temperature, bme.pressure / 100.0, bme.humidity, bme.gas_resistance / 1000.0);
  }
  delay(2000);
}

Этот код PlatformIO интегрирует библиотеку Adafruit BME680 для считывания данных окружающей среды с датчика. Температура, влажность, давление и показания газа считываются и выводятся в Serial Monitor каждые две секунды.

from machine import I2C, Pin
from bme680 import BME680_I2C
from time import sleep

# Инициализация I2C
i2c = I2C(0, scl=Pin(22), sda=Pin(21))

# Инициализация BME680
bme = BME680_I2C(i2c=i2c)

while True:
    print(f"Температура: {bme.temperature:.2f} °C")
    print(f"Давление: {bme.pressure:.2f} hPa")
    print(f"Влажность: {bme.humidity:.2f} %")
    print(f"Газ: {bme.gas:.2f} KOhms")
    sleep(2)

Этот код MicroPython инициализирует датчик BME680 с использованием I2C. Датчик считывает значения температуры, давления, влажности и газа, которые выводятся в консоль каждые две секунды.

Примечание: для работы требуется библиотека bme680 для MicroPython. Установите её на устройство перед запуском кода.
