Активный зуммер KY-012

Обзор

KY-012 — это модуль активного пьезоэлектрического зуммера из серии KY-0xx, который излучает тон на частоте примерно 2.5 кГц при подаче питания. В отличие от пассивных зуммеров, этот модуль не требует внешнего сигнала в виде прямоугольной волны — он генерирует звук сразу при подаче напряжения на сигнальный вывод.

KY-012 — модуль активного пьезоэлектрического зуммера с встроенным генератором. Он издает фиксированный тон примерно 2.5 кГц при подаче напряжения на сигнальный вывод. Модуль прост в использовании: достаточно подать HIGH на управляющий пин, чтобы включить звук, и LOW — чтобы выключить.

Где купить Характеристики Примеры кода

Быстрая навигация

Основные разделы статьи

Обзор Характеристики Распиновка Подключение Отладка и ошибки

Примеры кода

Популярные платформы

Arduino

C++

ESP-IDF

C/C++

ESPHome

YAML

PlatformIO

Arduino

MicroPython

Python

О модуле KY-012

Модуль KY-012 — это простой активный зуммер, который содержит пьезоэлектрический излучатель и встроенную схему генерации звукового сигнала. Поставляется в виде небольшой платы с тремя выводами, совместимой с популярными макетными платами. При подаче напряжения на сигнальный вывод модуль автоматически издает тон фиксированной частоты (примерно 2.5 кГц), что упрощает его использование — не требуется программировать ШИМ или генерировать прямоугольную волну вручную.

⚡ Ключевые особенности

• Простота управления — для включения звука достаточно установить сигнальный вывод в HIGH, для выключения — в LOW.
• Небольшое энергопотребление — в состоянии покоя (LOW) ток потребления близок к нулю.
• Широкий диапазон питания — работает от 3.3В до 5В, что делает его совместимым с большинством микроконтроллеров, включая ESP32, Arduino и Raspberry Pi.
• Компактность — небольшие габариты модуля (примерно 19×15.5×11 мм) позволяют легко разместить его в ограниченном пространстве.

Приобретите KY-012

Характеристики KY-012

Полные технические характеристики модуля активного зуммера KY-012.

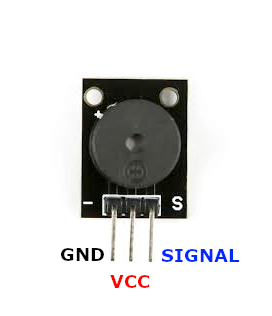

Распиновка KY-012

Модуль KY-012 имеет три вывода. Ниже представлена визуальная распиновка и подробное описание каждого контакта.

Визуальная диаграмма распиновки

Основное

Выводов

3

Тип

Питание + Dig

Быстрые советы

• Управление: HIGH — включить, LOW — выключить.
• Частота: Фиксированная ~2.5 кГц.
• Питание: 3.3В достаточно, но поддерживается до 5В.

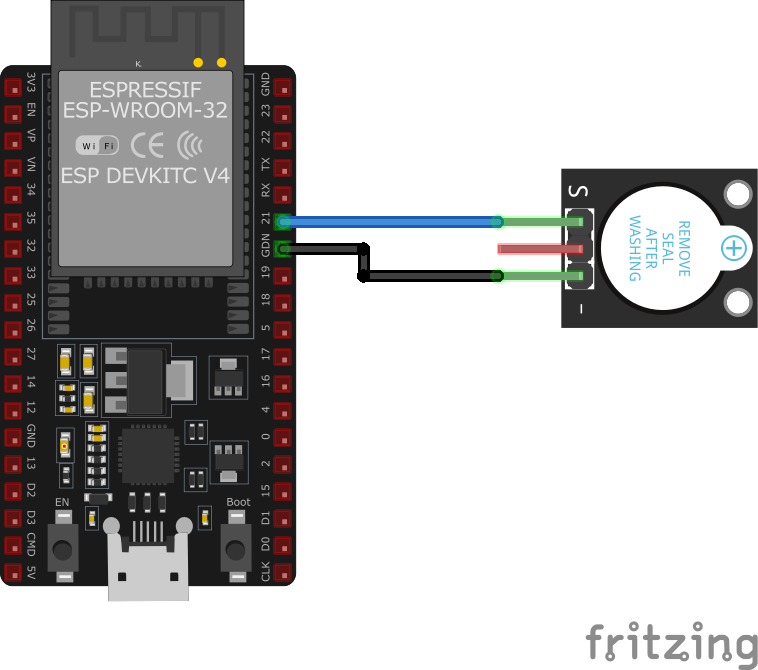

Подключение KY-012 к ESP32

Подключение модуля KY-012 к ESP32 максимально упрощено: управление осуществляется через цифровой выход, поэтому любой GPIO пин ESP32 подойдет.

Схема подключения

Рекомендуемая (ESP32)

Подключений

2

Протокол

Digital (GPIO)

Устранение неполадок KY-012

Примеры кода KY-012

Arduino / ESP32 (Arduino IDE)

Простое управление цифровым пином

C++

// Пин, к которому подключен сигнальный вывод зуммера
const int buzzerPin = 13;

void setup() {
  // Настройка пина на выход
  pinMode(buzzerPin, OUTPUT);
}

void loop() {
  digitalWrite(buzzerPin, HIGH);  // Включить зуммер
  delay(1000);                    // Звук 1 секунду
  digitalWrite(buzzerPin, LOW);   // Выключить зуммер
  delay(2000);                    // Пауза 2 секунды
}

Этот скетч просто переключает состояние цифрового выхода. Активный зуммер сам генерирует звук при подаче высокого уровня (HIGH).

MicroPython

Код для ESP32 / RP2040

Python

from machine import Pin
import time

# Настройка пина 15 на выход
buzzer = Pin(15, Pin.OUT)

while True:
    buzzer.value(1)   # Включить (HIGH)
    time.sleep(1)     # 1 сек звука
    buzzer.value(0)   # Выключить (LOW)
    time.sleep(2)     # 2 сек тишины
