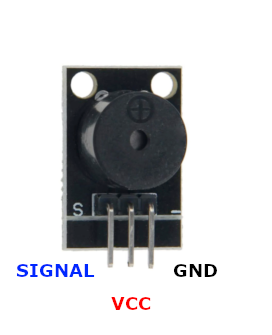

Пассивный пьезо-бузер KY-006

#define BUZZER_PIN 8

void setup() {
    pinMode(BUZZER_PIN, OUTPUT);
}

void loop() {
    tone(BUZZER_PIN, 1000); // Играть тон 1000 Гц
    delay(500);
    noTone(BUZZER_PIN);     // Остановить тон
    delay(500);

Этот Arduino‑скетч использует функцию tone() для генерации звука частотой 1000 Гц на пине 8. Бузер звучит 500 мс, затем тишина 500 мс – простой пример bip‑сигнала.

#include "driver/ledc.h"

#define BUZZER_PIN 18
#define LEDC_CHANNEL LEDC_CHANNEL_0
#define LEDC_TIMER LEDC_TIMER_0
#define LEDC_FREQ 2000    // 2 кГц
#define LEDC_RESOLUTION LEDC_TIMER_13_BIT  // 13 бит (0–8191)

void setup_buzzer() {
    ledc_timer_config_t timer_conf = {
        .speed_mode = LEDC_LOW_SPEED_MODE,
        .duty_resolution = LEDC_RESOLUTION,
        .timer_num = LEDC_TIMER,
        .freq_hz = LEDC_FREQ,
        .clk_cfg = LEDC_AUTO_CLK
    };
    ledc_timer_config(&timer_conf);

    ledc_channel_config_t ch_conf = {
        .gpio = BUZZER_PIN,
        .speed_mode = LEDC_LOW_SPEED_MODE,
        .channel = LEDC_CHANNEL,
        .timer_sel = LEDC_TIMER,
        .duty = 0,
        .hpoint = 0
    };
    ledc_channel_config(&ch_conf);
}

void loop_buzzer() {
    // Включить звук (50% fill factor)
    ledc_set_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL, 4096);  // 50% от 8192
    ledc_update_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL);
    vTaskDelay(pdMS_TO_TICKS(500));

    // Выключить
    ledc_set_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL, 0);
    ledc_update_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL);
    vTaskDelay(pdMS_TO_TICKS(500));
}

В этом примере используется LEDC‑модуль ESP‑IDF дляgeneration PWM на GPIO18. Таймер настроен на 2 кГц и 13‑битное разрешение. Функция ledc_set_duty() управляет fill factor (4096 из 8192 = 50%). Переменные setup_buzzer() и loop_buzzer() объединены для наглядности; в реальном приложении вызовите их из app_main().

output:
  - platform: ledc
    pin: GPIO18
    id: buzzer_pwm

switch:
  - platform: template
    name: "KY-006 Buzzer"
    turn_on_action:
      - output.set_frequency:
          id: buzzer_pwm
          frequency: 2000Hz
      - output.set_level:
          id: buzzer_pwm
          level: 50%
    turn_off_action:
      - output.set_level:
          id: buzzer_pwm
          level: 0%

В ESPHome создаётся PWM‑выход на GPIO18, а затем шаблонный переключатель, который при включении устанавливает частоту 2 кГц и duty‑cycle 50%. Выключение обнуляет уровень, останавливая звук. Интегрируется в Home Assistant как обьект switch.ky_006_buzzer.

platformio.ini

[env:esp32]
platform = espressif32
board = esp32dev
framework = arduino
monitor_speed = 115200

main.cpp

#define BUZZER_PIN 18

void setup() {
    pinMode(BUZZER_PIN, OUTPUT);
}

void loop() {
    tone(BUZZER_PIN, 2000); // Генерация 2 кГц
    delay(500);
    noTone(BUZZER_PIN);
    delay(500);
}

PlatformIO использует фреймворк Arduino, поэтому код аналогичен Arduino‑примеру. Бузер подключён к GPIO18, генерируется 2 кГц в течение 500 мс, затем пауза 500 мс.

from machine import Pin, PWM

BUZZER_PIN = Pin(18, Pin.OUT)
pwm = PWM(BUZZER_PIN)
pwm.freq(2000)  # Установка частоты 2 кГц

while True:
    pwm.duty(512)  # 50% fill factor (0–1023)
    time.sleep(0.5)
    pwm.duty(0)
    time.sleep(0.5)

MicroPython использует класс PWM для управления сигналом. Частота устанавливается 2 кГц, duty‑cycle 50% (значение 512 из 1023). Цикл включает звук на 500 мс, затем выключает на 500 мс.
