KY-037 Высокочувствительный датчик звука

Обзор

KY-037 — это высокочувствительный модуль обнаружения звука, оснащенный электретным конденсаторным микрофоном и компаратором LM393. Он имеет как аналоговый, так и цифровой выходы, что делает его подходящим для различных проектов: от систем, активируемых голосом, до мониторинга уровня шума.

KY-037 — модуль на базе компаратора LM393 и микрофона. Аналоговый выход выдает напряжение пропорционально интенсивности звука, а цифровой срабатывает при превышении порога, задаваемого потенциометром.

Где купить Характеристики Примеры кода

Быстрая навигация

Основные разделы

Обзор Характеристики Распиновка Подключение Отладка и ошибки

Примеры кода

О высокочувствительном датчике звука KY-037

Модуль KY-037 предназначен для обнаружения уровня звука в окружающей среде. Он оснащен высокочувствительным электретным микрофоном и компаратором LM393. Модуль имеет два выхода: аналоговый (A0), который выдает сигнал напряжения в реальном времени, и цифровой (D0), который сигнализирует о превышении заданного уровня шума.

⚡ Ключевые особенности

Двойной выход – Поддержка как аналогового, так и цифрового интерфейса.
Регулируемая чувствительность – Встроенный потенциометр позволяет настроить порог срабатывания.
Светодиодная индикация – Индикаторы питания и срабатывания цифрового выхода для удобной отладки.

Где купить

Приобретите KY-037

Специализированный магазин

Широкий выбор электронных компонентов

Найти →

Технические характеристики

Характеристики KY-037

Полные технические данные модуля обнаружения звука KY-037.

Напряжение питания

3.3В – 5В

Чувствительность

-42 ±3 дБ

Ток потребления

~0.5 мА

Размеры

15мм x 36мм

Скачать полный даташит

Конфигурация пинов

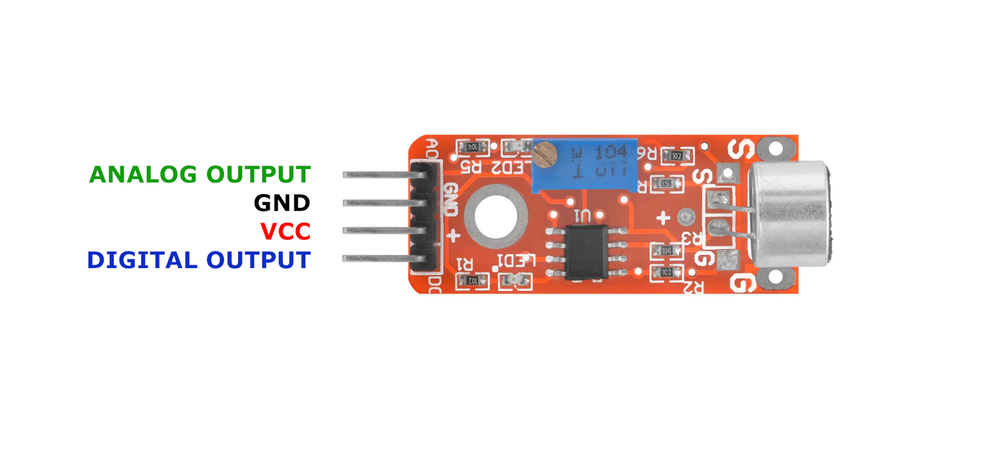

Распиновка KY-037

Модуль KY-037 имеет 4 контакта для подключения: питание, земля и два типа сигнальных выходов.

Визуальная диаграмма распиновки

Основное

Всего пинов

Выходы

A0 + D0

Советы

Цифровой выход — для триггеров (хлопок).
Аналоговый выход — для измерения уровня громкости.
Регулировка — используйте потенциометр для настройки порога D0.

Описание выводов

№	Название	Тип	Описание	Примечания
1	GND	Питание	Земля	Общий минус
2	+V	Питание	Питание (3.3В – 5В)	Обычно 3.3В для ESP32
3	D0	Выход	Цифровой выход	HIGH при срабатывании порога
4	A0	Выход	Аналоговый выход	Напряжение пропорционально звуку

Руководство по подключению

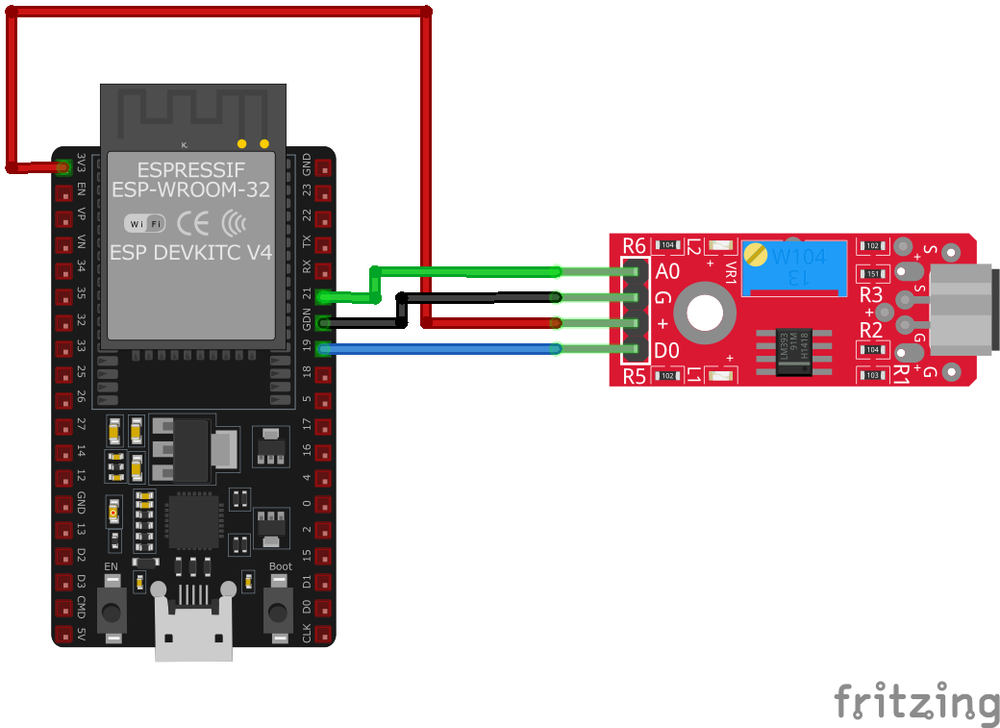

Подключение KY-037 к ESP32

Вы можете подключить KY-037 к ESP32 для обнаружения хлопков или измерения уровня шума. Для точных измерений рекомендуется использовать аналоговый выход A0 и подключать его к пинам ADC на ESP32.

Схема подключения

Рекомендуемая

Подключений

Режим

Аналоговый / Цифровой

Таблица соединений

Вывод KY-037	Контакт	Вывод ESP32	Описание
GND обязательно	→	GND	Общая земля
+V обязательно	→	3.3V	Питание модуля
D0 опционально	→	GPIO15	Цифровой сигнал (триггер)
A0 опционально	→	GPIO34	Аналоговый сигнал (ADC)

Устранение неполадок

Помощь и поддержка KY-037

Распространенные проблемы и их решения при использовании модуля.

Нет реакции на звук

Светодиод D0 не загорается

Проблема: датчик не фиксирует звук.

Решение: покрутите винт потенциометра. Чувствительность может быть слишком низкой (D0 всегда LOW) или слишком высокой (D0 всегда HIGH).

Постоянные ложные срабатывания

Цифровой выход «шумит»

Причина: слишком высокий порог чувствительности или помехи по питанию.

Решение: убедитесь, что питание чистое, или используйте конденсатор для фильтрации помех. Также загрубите чувствительность потенциометром.

Примеры кода

Примеры программирования KY-037

Готовые примеры для быстрого старта на различных платформах.

Пример для Arduino

Базовое чтение аналогового и цифрового портов

C++

int analogPin = A0;   // Пин для аналогового выхода
int digitalPin = 7;   // Пин для цифрового выхода
int ledPin = 13;      // Встроенный светодиод

void setup() {
    pinMode(analogPin, INPUT);
    pinMode(digitalPin, INPUT);
    pinMode(ledPin, OUTPUT);
    Serial.begin(9600);
}

void loop() {
    int analogValue = analogRead(analogPin);
    int digitalValue = digitalRead(digitalPin);

    // Если звук превышает порог, зажигаем светодиод
    if (digitalValue == HIGH) {
        digitalWrite(ledPin, HIGH);
    } else {
        digitalWrite(ledPin, LOW);
    }

    Serial.print("Аналоговое значение: ");
    Serial.println(analogValue);
    delay(100);
}

Пример для ESP-IDF

Использование ADC и GPIO

C++

#include <stdio.h>
#include "driver/adc.h"
#include "driver/gpio.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

#define ANALOG_PIN ADC1_CHANNEL_6 // GPIO34
#define DIGITAL_PIN GPIO_NUM_15

void app_main(void) {
    adc1_config_width(ADC_WIDTH_BIT_12);
    adc1_config_channel_atten(ANALOG_PIN, ADC_ATTEN_DB_11);
    gpio_set_direction(DIGITAL_PIN, GPIO_MODE_INPUT);

    while (1) {
        int raw = adc1_get_raw(ANALOG_PIN);
        int trigger = gpio_get_level(DIGITAL_PIN);
        printf("Уровень звука (raw): %d, Триггер: %d\n", raw, trigger);
        vTaskDelay(pdMS_TO_TICKS(500));
    }
}

Пример для ESPHome

YAML конфигурация

YAML

sensor:
  - platform: adc
    pin: GPIO34
    name: "KY-037 Интенсивность звука"
    update_interval: 1s

binary_sensor:
  - platform: gpio
    pin: GPIO15
    name: "KY-037 Детектор звука (D0)"

Пример для MicroPython

Простой скрипт на Python

Python

import machine
import time

adc = machine.ADC(machine.Pin(34))
adc.atten(machine.ADC.ATTN_11DB)
digital_pin = machine.Pin(15, machine.Pin.IN)

while True:
    val = adc.read()
    triggered = digital_pin.value()
    print("Аналог:", val, "Триггер:", triggered)
    time.sleep(0.5)

Итоги KY-037

Модуль **KY-037** — это надежное и простое в использовании решение для обнаружения звука. Благодаря наличию двух типов выходов, он подходит как для простого включения по хлопку, так и для анализа звукового шума.
