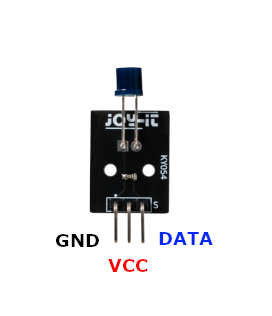

Модуль фототранзистора KY-054

// Объявление пина для фототранзистора
int light_sensor = A5;

// Определение параметров необходимых для расчета
const double U1 = 5.0;     // Напряжение питания (5В)
const double R2 = 10000.0; // Постоянное сопротивление (10 кОм)
double U2;
double I;
double R1;
double lux;
int rawValue;

void setup() {
  // Установка режима пина
  pinMode(light_sensor, INPUT);
  // Настройка последовательного монитора
  Serial.begin(9600);
  Serial.println("Тест яркости KY-054");
}

void loop() {
  // Считывание напряжения с датчика освещенности
  rawValue = analogRead(light_sensor);
  U2 = rawValue * (5.0 / 1023.0); // Для 10-битного АЦП Arduino

  // Проверка U2 для исключения деления на ноль
  if (U2 != 0) {
    // Расчет сопротивления фототранзистора
    R1 = (U1 * R2) / U2;
    // Расчет тока (в мкА)
    I = (U1 / R1) * 1000000.0;
    // Оценочный расчет люкс (зависит от калибровки)
    lux = log(I) / 0.06;
  } else {
    lux = 0;
  }

  // Вывод результата в монитор порта
  Serial.print("Яркость (Lux): ");
  Serial.println(lux);

  // Задержка 1 секунда
  delay(1000);
}

Этот код считывает данные с аналогового входа, выполняет расчет напряжения и сопротивления, а затем выводит расчетное значение освещенности в люксах.

</div>

Этот пример для ESP-IDF настраивает GPIO36 как аналоговый вход для чтения выхода модуля фототранзистора KY-054. Он рассчитывает значение напряжения и оценивает интенсивность света в люксах.

</div>

sensor:
  - platform: adc
    pin: GPIO36
    name: "KY-054 Датчик света"
    update_interval: 1s
    unit_of_measurement: "lux"
    filters:
      - multiply: 3.3
      - lambda: |-
          // Расчет интенсивности света на основе напряжения
          float resistance = (3.3 * 10000.0) / (x == 0 ? 1 : x);
          float current = (3.3 / resistance) * 1000000.0;
          return log(current) / 0.06;

Эта конфигурация настраивает KY-054 на пине GPIO36 как аналоговый вход в ESPHome, применяя математические фильтры для перевода напряжения в люксы.

</div>

main.cpp

#include <Arduino.h>

#define LIGHT_SENSOR_PIN 36 // GPIO для ESP32

void setup() {
    Serial.begin(115200);
    Serial.println("Тест датчика света KY-054");
}

void loop() {
    // Считывание сырого значения АЦП
    int raw_value = analogRead(LIGHT_SENSOR_PIN);
    // Конвертация в напряжение (для АЦП 12-бит на ESP32)
    float voltage = raw_value * (3.3 / 4095.0);

    Serial.printf("Напряжение датчика: %.2fВ\n", voltage);
    delay(1000);
}

Простой пример для PlatformIO, который переводит сырое значение АЦП в напряжение.

</div>

import machine
import time
import math

# Настройка АЦП на GPIO36
LIGHT_SENSOR_PIN = machine.ADC(machine.Pin(36))
# Установка затухания для диапазона 0-3.3B
LIGHT_SENSOR_PIN.atten(machine.ADC.ATTN_11DB)

while True:
    raw_value = LIGHT_SENSOR_PIN.read()
    voltage = (raw_value / 4095) * 3.3

    # Расчет (оценочный)
    if voltage > 0:
        resistance = (3.3 * 10000.0) / voltage
        current = (3.3 / resistance) * 1000000.0
        lux = math.log(current) / 0.06
        print("Интенсивность света:", round(lux, 2), "lux")
    else:
        print("Интенсивность света: 0 lux")

    time.sleep(1)

Скрипт MicroPython считывает АЦП, конвертирует в напряжение и рассчитывает освещенность каждую секунду.
