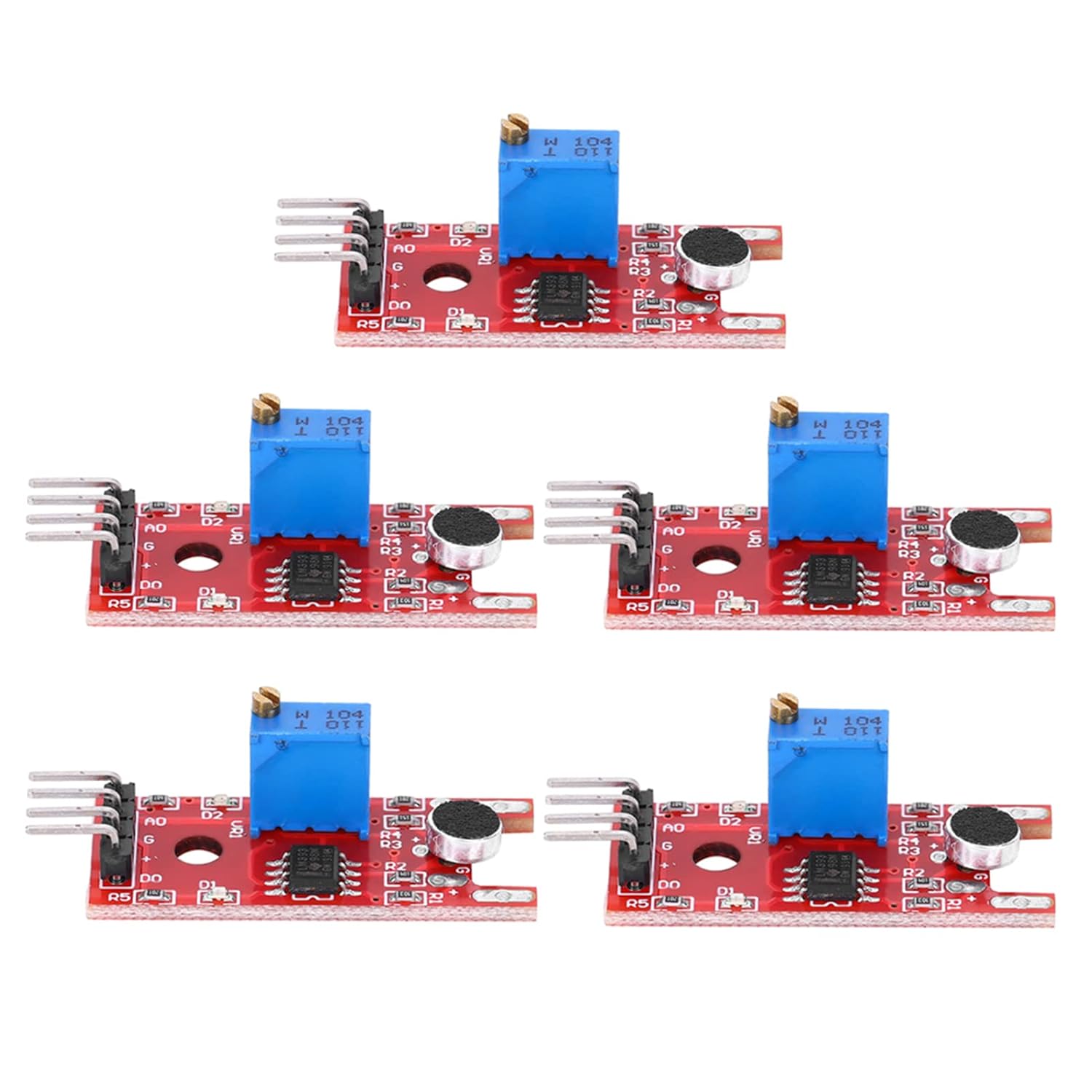

KY-038 Датчик звука с микрофоном

Простой пример чтения аналогового напряжения и состояния цифрового выхода.

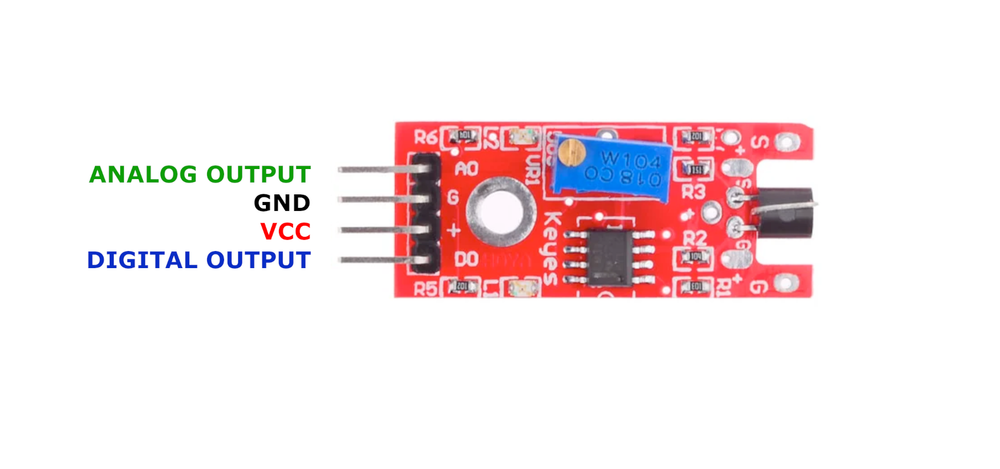

int analogPin = A0;   // Аналоговый выход датчика
int digitalPin = 3;   // Цифровой выход датчика

void setup() {
  pinMode(analogPin, INPUT);
  pinMode(digitalPin, INPUT);
  Serial.begin(9600);
  Serial.println("KY-038 Sound Detection Module Test");
}

void loop() {
  // Чтение аналогового значения и перевод в напряжение
  float analogValue = analogRead(analogPin) * (5.0 / 1023.0);
  int digitalValue = digitalRead(digitalPin);

  Serial.print("Analog Voltage: ");
  Serial.print(analogValue, 4);
  Serial.print(" V, Threshold: ");
  Serial.println(digitalValue == HIGH ? "Reached" : "Not Reached");

  Serial.println("------------------------------------");
  delay(1000);
}

Конфигурация ADC и GPIO на ESP32 с использованием ESP-IDF API.

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/adc.h"
#include "driver/gpio.h"

#define ANALOG_PIN ADC1_CHANNEL_6 // GPIO34
#define DIGITAL_PIN GPIO_NUM_15

void app_main(void) {
  adc1_config_width(ADC_WIDTH_BIT_12);
  adc1_config_channel_atten(ANALOG_PIN, ADC_ATTEN_DB_11);
  gpio_set_direction(DIGITAL_PIN, GPIO_MODE_INPUT);

  printf("KY-038 Sound Detection Module Test\n");

  while (1) {
    int raw = adc1_get_raw(ANALOG_PIN);
    float voltage = raw * (3.3 / 4095.0);
    int digital_state = gpio_get_level(DIGITAL_PIN);

    printf("Analog Voltage: %.2f V, Sound Detected: %s\n",
           voltage, digital_state ? "Yes" : "No");

    vTaskDelay(pdMS_TO_TICKS(1000));
  }
}

Настройка бинарного датчика и АЦП для интеграции в Home Assistant.

sensor:
  - platform: adc
    pin: GPIO34
    name: "KY-038 Sound Sensor Analog"
    update_interval: 1s
    filters:
      - multiply: 3.3
      - lambda: return x * 1000; // В милливольты

binary_sensor:
  - platform: gpio
    pin:
      number: GPIO15
      mode: INPUT_PULLUP
    name: "KY-038 Sound Sensor Digital"
