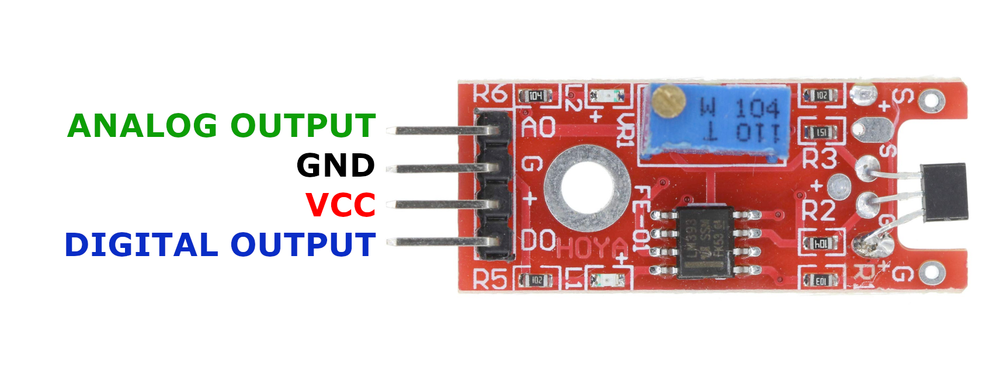

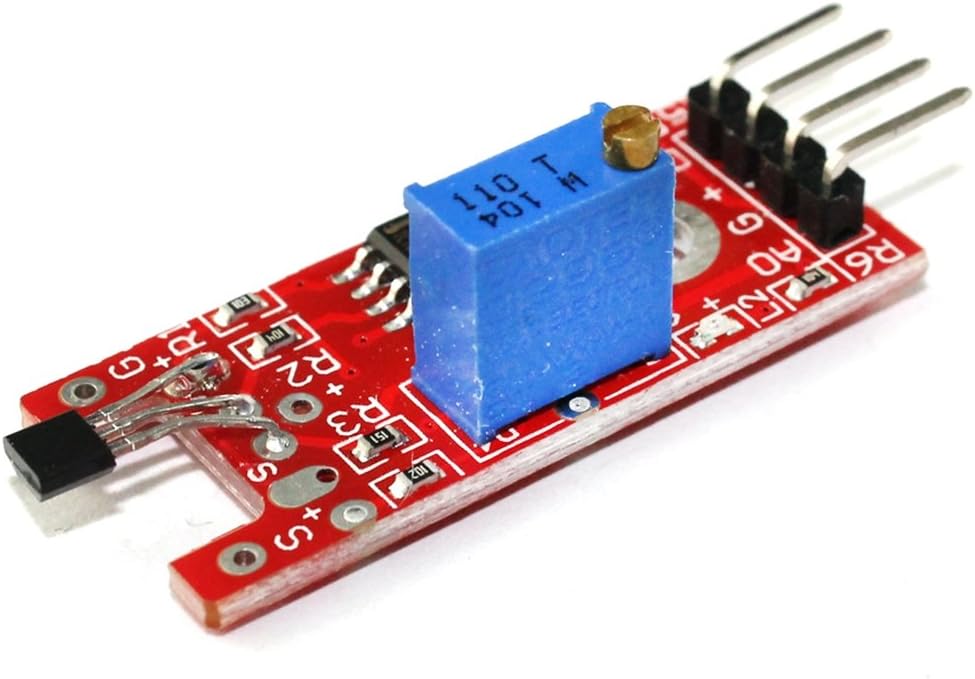

KY-024 Линейный датчик Холла

// Инициализация входных пинов
int analog_input = A0; // Аналоговый выход датчика
int digital_input = 3; // Цифровой выход датчика

void setup() {
  pinMode(analog_input, INPUT);
  pinMode(digital_input, INPUT);
  Serial.begin(9600); // Скорость последовательного порта 9600 бит/с
  Serial.println("KY-024 Обнаружение магнитного поля");
}

void loop() {
  // Считываем текущие значения, преобразуем в напряжение...
  float analog_value = analogRead(analog_input) * (5.0 / 1023.0);
  int digital_value = digitalRead(digital_input);

  // ...и выводим в монитор порта
  Serial.print("Аналоговое напряжение: ");
  Serial.print(analog_value, 4);
  Serial.print(" V, Threshold (порог): ");
  if (digital_value == HIGH) {
    Serial.println("ДОСТИГНУТ");
  } else {
    Serial.println("не достигнут");
  }
  delay(1000);
}

<p class="mt-4 text-sm text-slate-600 dark:text-slate-400">Этот код считывает аналоговое напряжение и проверяет цифровой сигнал для определения достижения порога.</p>
</div>

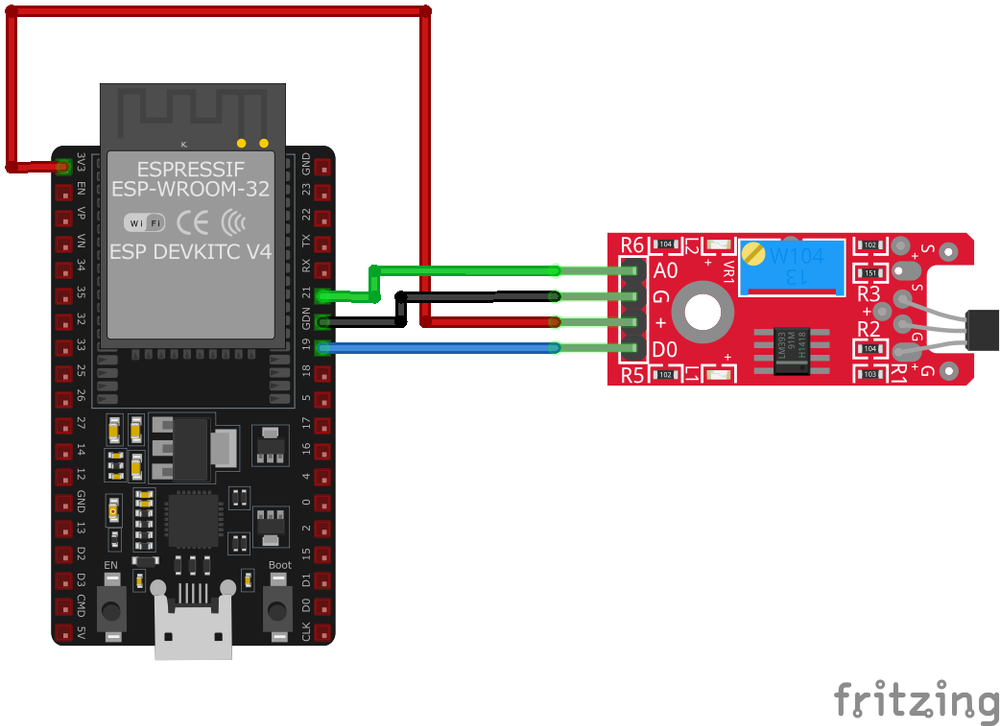

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/adc.h"
#include "driver/gpio.h"

#define HALL_SENSOR_ANALOG_PIN ADC1_CHANNEL_0 // GPIO36
#define HALL_SENSOR_DIGITAL_PIN GPIO_NUM_17

void app_main(void) {
    adc1_config_width(ADC_WIDTH_BIT_12);
    adc1_config_channel_atten(HALL_SENSOR_ANALOG_PIN, ADC_ATTEN_DB_11);
    gpio_set_direction(HALL_SENSOR_DIGITAL_PIN, GPIO_MODE_INPUT);

    while (1) {
        int analog_value = adc1_get_raw(HALL_SENSOR_ANALOG_PIN);
        int digital_value = gpio_get_level(HALL_SENSOR_DIGITAL_PIN);
        printf("ADC: %d, Порог: %s\n", analog_value, digital_value ? "ДА" : "НЕТ");
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

</div>

sensor:
  - platform: adc
    pin: GPIO36
    name: "KY-024 Сила поля"
    update_interval: 1s

binary_sensor:
  - platform: gpio
    pin: GPIO17
    name: "KY-024 Магнитный триггер"

</div>

import machine
import time

# Настройка
adc = machine.ADC(machine.Pin(36))
adc.atten(machine.ADC.ATTN_11DB)
digital_pin = machine.Pin(17, machine.Pin.IN)

while True:
    val = adc.read()
    status = digital_pin.value()
    print(f"Analog: {val}, Threshold: {status}")
    time.sleep(1)
