Обзор
Ai-Thinker RD-01 — это высокочувствительный радарный датчик 24 ГГц, работающий на технологии FMCW (Frequency Modulated Continuous Wave). Он способен обнаруживать не только движение, но и статичное присутствие человека (например, дыхание) на расстоянии до 5 метров, что делает его идеальным выбором для умного освещения и систем безопасности.
RD-01 объединяет в себе радарный модуль и чип с поддержкой Wi-Fi/BLE. Это позволяет настраивать параметры чувствительности и дистанции через приложение или UART-команды, обеспечивая высокую точность в любых условиях.
Приобретите RD-01
Цены могут меняться. Мы получаем комиссию от покупок как партнер Amazon.
Характеристики RD-01
Основные параметры радарного модуля Ai-Thinker RD-01.

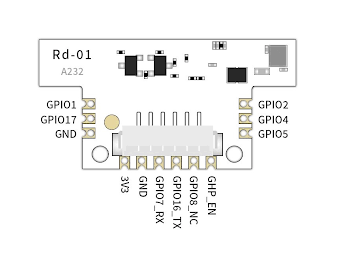

Распиновка RD-01
Датчик имеет 5 основных выводов для питания, передачи данных по UART и управления состоянием чипа.
- Только 3.3В — питание выше 3.6В выведет датчик из строя.
- CHIP_EN — для работы датчика этот пин должен быть в HIGH.
- Антенна — не закрывайте переднюю часть датчика металлом.
| № | Название | Тип | Описание |
|---|---|---|---|
| 1 | 3V3 | Power | Питание 3.3В (макс 3.6В). |
| 2 | GND | Power | Общий минус (Ground). |
| 3 | TX | UART | Передача данных (подключается к RX контроллера). |
| 4 | RX | UART | Прием данных (подключается к TX контроллера). |
| 5 | CHIP_EN | Control | Включение чипа (HIGH). Можно подключить к 3.3В. |

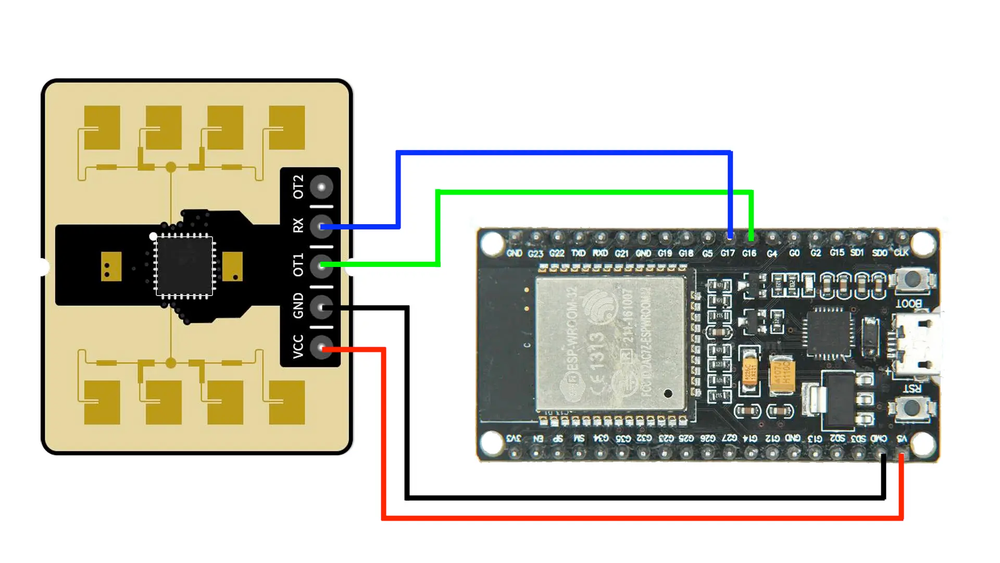

Подключение RD-01 к ESP32
Для корректной работы RD-01 с микроконтроллерами ESP32/ESP8266 используйте аппаратный UART. Пин CHIP_EN обязательно должен быть подтянут к 3.3В.
| Пин RD-01 | Пин ESP32 | Описание |
|---|---|---|
| 3V3 | 3.3V | Питание (ТОЛЬКО 3.3В) |
| GND | GND | Общий минус |
| TX | GPIO 16 (RX2) | Данные от радара к ESP32 |
| RX | GPIO 17 (TX2) | Команды от ESP32 к радару |
| CHIP_EN | 3.3V / GPIO | Пин включения (обязательно HIGH) |
Устранение неполадок RD-01
Данные не приходят
UART монитор пуст
Ложные срабатывания
Датчик видит «призраков»
Примеры программирования RD-01
Конфигурация ESPHome
Интеграция в Home Assistant
YAML
Конфигурация ESPHome
Интеграция в Home Assistant
external_components:
- source:
type: git
url: https://github.com/tsunglung/esphome-rd01
refresh: 0s
uart:
id: uart_bus
tx_pin: GPIO17
rx_pin: GPIO16
baud_rate: 115200
rd01:
id: rd01_sensor
binary_sensor:
- platform: rd01
presence:
name: "RD-01 Presence"
sensor:
- platform: rd01
distance:
name: "RD-01 Distance"
motion:
name: "RD-01 Motion"Эта конфигурация использует внешний компонент для поддержки RD-01. После прошивки в Home Assistant появятся объекты для отслеживания присутствия, дистанции до цели и уровня движения.
Итоги
RD-01 — это современная замена классическим PIR-датчикам, решающая проблему «замирания» света, когда человек не движется.
- ● Умного освещения в санузлах и кабинетах.
- ● Систем безопасности с детекцией дыхания.
- ● Датчик «видит» сквозь тонкие стены и перегородки.
- ● Требуется стабильное питание 3.3В.
