Обзор
SIM7000 — это универсальный многодиапазонный модуль, поддерживающий современные стандарты LTE CAT-M1 и NB-IoT, а также обладающий обратной совместимостью с GPRS/EDGE. Это делает его идеальным мостом между старыми 2G сетями и современными энергоэффективными технологиями сотовой связи.
SIM7000 разработан для приложений, требующих низкой задержки и умеренной пропускной способности данных при низком энергопотреблении. Он совместим по пинам с популярными модулями серий SIM900 и SIM800, что упрощает обновление существующих устройств.
О модуле SIM7000
SIM7000 — это “рабочая лошадка” для IoT-проектов средней сложности. Основное преимущество — поддержка режима fallback, когда при отсутствии современных сетей Cat-M/NB-IoT модуль переключается на проверенный временем 2G (GPRS).
⚡ Ключевые особенности
- Гибридная связь — Поддержка LTE CAT-M1, NB-IoT и GPRS/EDGE.
- Энергоэффективность — Оптимизирован для работы от аккумуляторов в спящем режиме.
- Совместимость — Совпадение по пинам с модулями SIM800 и SIM900.
- Навигация — Встроенный GNSS (GPS/GLONASS/BeiDou).
- Широкий спектр применения — От умных счетчиков до систем мониторинга транспорта.
🔗 Выбираете модуль для апгрейда? Посмотрите нашу таблицу сравнения серий SIM7000/800/900. 🚀
Приобретите SIM7000 LTE CAT-M1/NB-IoT Модуль сотовой связи
Характеристики SIM7000
Основные технические параметры модуля SIM7000.

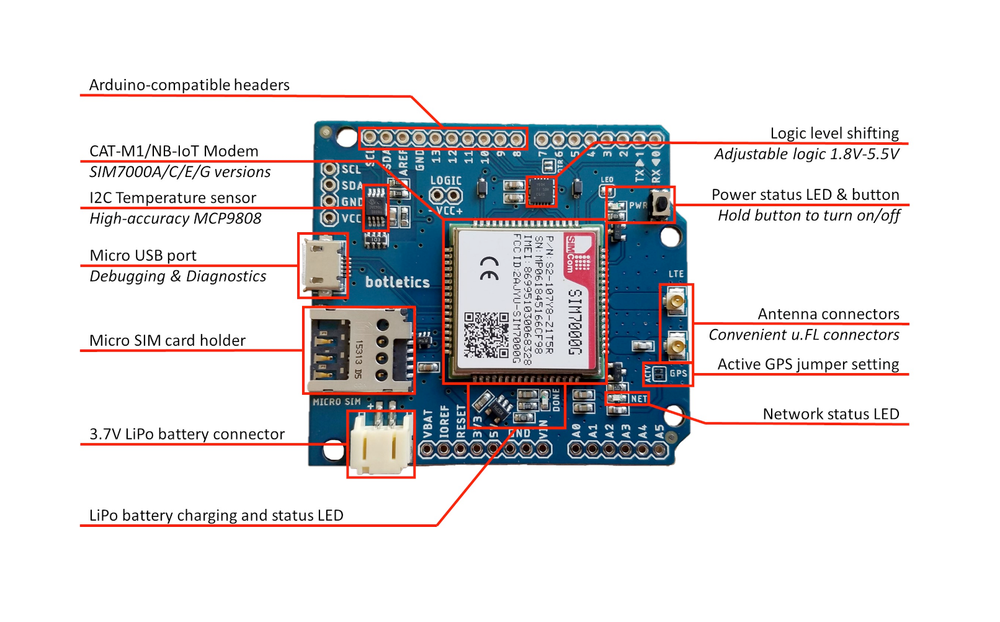

Конфигурация пинов SIM7000
Распиновка модуля SIM7000 для работы по UART.
Модуль программно совместим с AT-командами серий SIM800 и SIM900.
| Пины | Название | Тип | Описание |
|---|---|---|---|
| 1 | VBAT | Питание | Вход напряжения (3.0В - 4.3В). |
| 2 | GND | Power | Общая земля. |
| 3 | TXD | UART TX | Выход данных из модуля (к RX контроллера). |
| 4 | RXD | UART RX | Вход данных в модуль (к TX контроллера). |
| 5 | PWRKEY | Control | Включение модуля (прижать к земле на >1 сек). |
Подключение SIM7000 к ESP32
Для корректной работы требуется надежное питание и соединение по UART.
| SIM7000 Pin | На ESP32 | Описание |
|---|---|---|
| VBAT | Внешний 4В / LiPo | Основное питание (ток до 2А). |
| GND | GND | Общий минус. |
| TXD | GPIO16 (RX2) | Передача из модуля в контроллер. |
| RXD | GPIO17 (TX2) | Передача из контроллера в модуль. |
Отладка SIM7000
Проблема: Модуль регистрируется только в 2G (GPRS)
2. Убедитесь, что ваша SIM поддерживает Cat-M/NB-IoT.
3. Попробуйте принудительно выбрать режим LTE через AT-команды.
Программирование SIM7000
Arduino (Базовый тест)
C++
Arduino (Базовый тест)
#include <HardwareSerial.h>
HardwareSerial SIMSerial(2); // UART2 на ESP32
void setup() {
Serial.begin(115200);
// Настройка UART2: RX=16, TX=17
SIMSerial.begin(115200, SERIAL_8N1, 16, 17);
Serial.println("Инициализация SIM7000...");
delay(1000);
SIMSerial.println("AT"); // Проверка связи
}
void loop() {
if (SIMSerial.available()) {
Serial.write(SIMSerial.read());
}
if (Serial.available()) {
SIMSerial.write(Serial.read());
}
}
MicroPython
Python
MicroPython
from machine import UART, Pin
import time
uart = UART(2, baudrate=115200, tx=17, rx=16)
def send_command(cmd):
uart.write(cmd + '\r\n')
time.sleep(1)
if uart.any():
print(uart.read().decode('utf-8'))
# Тест связи
send_command("AT")
send_command("AT+CPIN?") # Проверка SIM-картыИтоги и рекомендации
Преимущество
SIM7000 — самый безопасный выбор для регионов, где NB-IoT покрытие еще нестабильное, благодаря поддержке 2G Fallback.
Совет
Для работы в NB-IoT убедитесь, что ваш оператор поддерживает этот стандарт в вашем регионе и у вас активирована соответствующая услуга.
