Обзор
A7670 — это высокопроизводительный LTE Cat 1 модуль от Quectel, поддерживающий LTE-TDD, LTE-FDD, GSM, GPRS и EDGE. Встроенный GNSS и поддержка высоких скоростей передачи данных делают его идеальным для современных IoT-приложений, требующих стабильной сотовой связи и навигации.
A7670 — это мощный LTE Cat 1 модуль, обеспечивающий скорость загрузки до 10 Мбит/с и отправки до 5 Мбит/с. Благодаря поддержке мульти-констелляционного GNSS (GPS/GLONASS/BeiDou/Galileo), он широко применяется в системах мониторинга транспорта, умных городах и промышленном IoT.
Приобретите Модуль A7670 LTE Cat 1
Характеристики A7670
Технические параметры модуля LTE Cat 1.

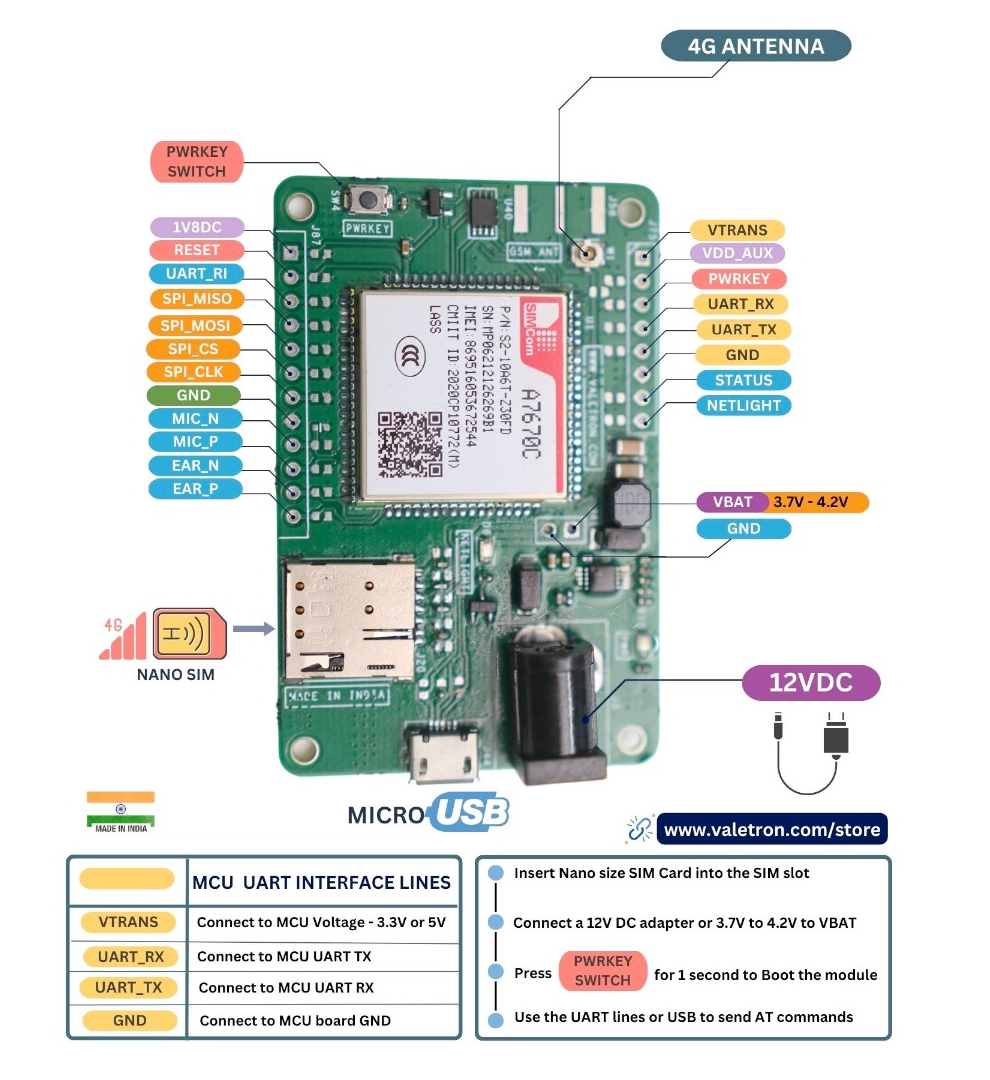

Распиновка A7670
Распиновка включает линии питания (VBAT), UART для команд, интерфейс SIM-карты и разъёмы для антенн.
- PWRKEY — низкий уровень для старта
- NETLIGHT — индикатор сети
- STATUS — статус питания
- ANT — требуется внешняя антенна
| № | Пин | Тип | Описание |
|---|---|---|---|
| 1 | VBAT | Power | Питание (3.4В – 4.2В). Требует до 2А в пике. |
| 3 | TXD | UART | Передача данных UART (к RX контроллера). |
| 4 | RXD | UART | Приём данных UART (к TX контроллера). |
| 5 | PWRKEY | Control | Кнопка включения (активный 0). |
Подключение A7670 к ESP32
Для работы с AT-командами используйте UART. Важно: питание модуля должно быть независимым от ESP32 из-за высоких токов потребления.
| Модуль A7670 | Направление | Контроллер (ESP32) |
|---|---|---|
| TXD | → | GPIO16 (RX2) |
| RXD | ← | GPIO17 (TX2) |
| VBAT | ← | External 4.2V Power |
| GND | ↔ | GND (Common) |
Устранение неполадок A7670
Основные проблемы при первом запуске модуля.
Не отвечает на AT
Нет сети (Netlight мигает быстро)
Примеры программирования A7670
Arduino / ESP32
C++
// Использование HardwareSerial для ESP32
#define MODEM_TX 17
#define MODEM_RX 16
#define MODEM_PWR 4
void setup() {
Serial.begin(115200);
Serial2.begin(115200, SERIAL_8N1, MODEM_RX, MODEM_TX);
// Включение модуля
pinMode(MODEM_PWR, OUTPUT);
digitalWrite(MODEM_PWR, LOW);
delay(1000);
digitalWrite(MODEM_PWR, HIGH);
Serial.println("Ожидание модема...");
}
void loop() {
// Перенаправляем команды из Serial Monitor в модем
while (Serial.available()) Serial2.write(Serial.read());
while (Serial2.available()) Serial.write(Serial2.read());
}
MicroPython
Python
# Базовый тест связи
from machine import UART, Pin
import time
uart = UART(2, baudrate=115200, tx=17, rx=16)
def send_at(cmd):
uart.write(cmd + '\r\n')
time.sleep(1)
if uart.any():
print(uart.read().decode())
send_at('AT')
send_at('AT+CPIN?')Итоги
Советы
Используйте качественные LTE антенны и не забывайте про общую землю (GND) между контроллером и модулем.
Безопасность
Превышение напряжения 4.2В необратимо повреждает модуль.
Готовы собрать устройство?
Используйте примеры кода и документацию для быстрой интеграции A7670 в ваш проект.
