Обзор

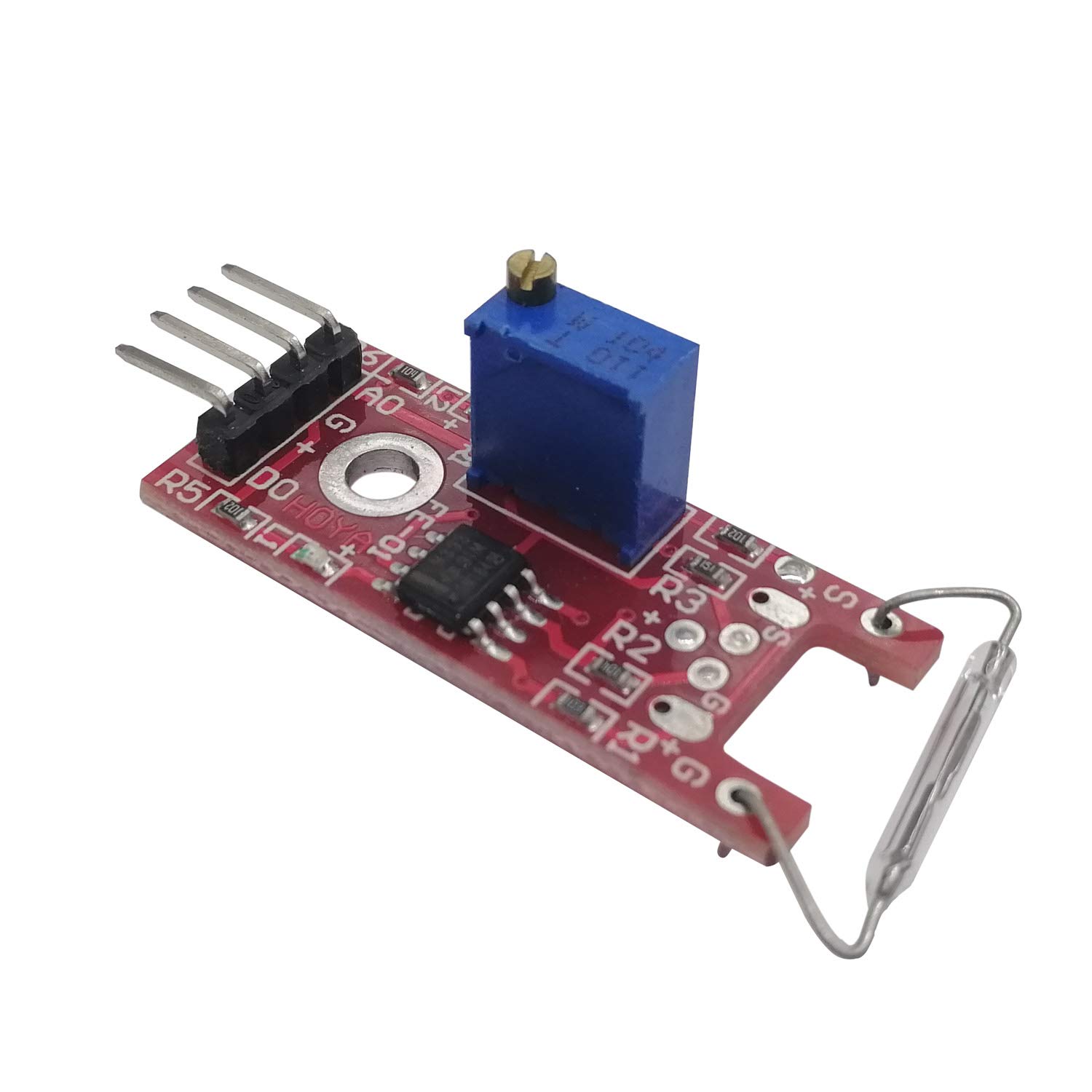

KY-025 — это модуль магнитного датчика на основе геркона, который предоставляет как аналоговый, так и цифровой выходы. Он оснащен потенциометром для настройки чувствительности и идеально подходит для обнаружения магнитных полей в различных проектах.

KY-025 — это датчик магнитного поля, срабатывающий при поднесении магнита. Модуль имеет два выхода: аналоговый (A0) передает уровень напряжения, зависящий от силы поля, а цифровой (D0) срабатывает при превышении порога, заданного потенциометром. Часто используется в системах безопасности (датчики открытия дверей) и бесконтактных переключателях.

Где купить Характеристики Примеры кода

Быстрая навигация

📊 ТТХ 📍 Пины 🔌 Схема 🛠️ Отладка Ошибки и решения

<div class="rounded-2xl border border-slate-200 dark:border-slate-800 bg-white dark:bg-slate-900 p-6">
  <h3 class="text-sm font-semibold text-slate-900 dark:text-white uppercase tracking-wider mb-4">Примеры кода</h3>
  <div class="space-y-2">
    <a href="#arduino" class="flex items-center gap-3 p-2 rounded-xl hover:bg-slate-50 dark:hover:bg-slate-800 transition-colors !no-underline group">
      <img src="/img/UacrygeoB1-40.png" class="w-8 h-8 rounded-lg" alt="Arduino" />
      <div>
        <div class="text-sm font-medium text-slate-900 dark:text-white group-hover:text-indigo-600 transition-colors">Arduino</div>
        <div class="text-[10px] text-slate-500 uppercase">C++ Framework</div>
      </div>
    </a>
    <a href="#esp-idf" class="flex items-center gap-3 p-2 rounded-xl hover:bg-slate-50 dark:hover:bg-slate-800 transition-colors !no-underline group">
      <img src="/img/32WN7tz--V-40.png" class="w-8 h-8 rounded-lg" alt="ESP-IDF" />
      <div>
        <div class="text-sm font-medium text-slate-900 dark:text-white group-hover:text-indigo-600 transition-colors">ESP-IDF</div>
        <div class="text-[10px] text-slate-500 uppercase">Native SDK</div>
      </div>
    </a>
    <a href="#micropython" class="flex items-center gap-3 p-2 rounded-xl hover:bg-slate-50 dark:hover:bg-slate-800 transition-colors !no-underline group">
      <img src="/img/U_FT8ja_jJ-40.png" class="w-8 h-8 rounded-lg" alt="MicroPython" />
      <div>
        <div class="text-sm font-medium text-slate-900 dark:text-white group-hover:text-indigo-600 transition-colors">MicroPython</div>
        <div class="text-[10px] text-slate-500 uppercase">Python</div>
      </div>
    </a>
  </div>
</div>

Где купить

Ориентировочная цена

от $2

Технические параметры

Характеристики KY-025

Подробные спецификации модуля геркона KY-025.

Напряжение питания

3.3В — 5.0В

Выходы

Аналоговый + Цифровой

Тип геркона

Большой (Glass Tube)

Размеры

36 x 15 x 14 мм

Скачать полный даташит (PDF)

Пины и контакты

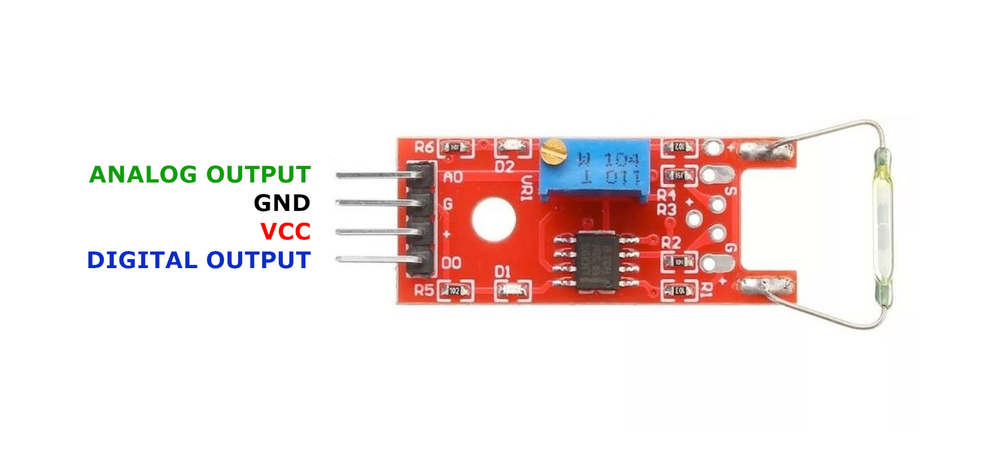

Распиновка KY-025

KY-025 имеет 4 контакта для подключения питания и снятия данных.

🔌

Всего пинов

⚡

3.3-5V

Напряжение

<div class="p-6 rounded-2xl border border-slate-200 dark:border-slate-800 bg-white dark:bg-slate-900">
  <h4 class="text-sm font-bold text-slate-900 dark:text-white mb-4">Советы по подключению</h4>
  <ul class="space-y-3 text-sm text-slate-600 dark:text-slate-400">
    <li class="flex gap-3">
      <span class="text-indigo-500 font-bold shrink-0">1.</span>
      Для ESP32 лучше использовать 3.3В, чтобы аналоговые значения были корректными.
    </li>
    <li class="flex gap-3">
      <span class="text-indigo-500 font-bold shrink-0">2.</span>
      Выход D0 выдает HIGH, когда магнитное поле достигает порога.
    </li>
  </ul>
</div>

Пин	Тип	Описание	Примечание
GND	Power	Земля	—
+V	Power	Питание	3.3В — 5В
D0	Digital	Цифровой выход	Настраивается потенциометром
A0	Analog	Аналоговый выход	Уровень напряжения поля

Схемы и сборка

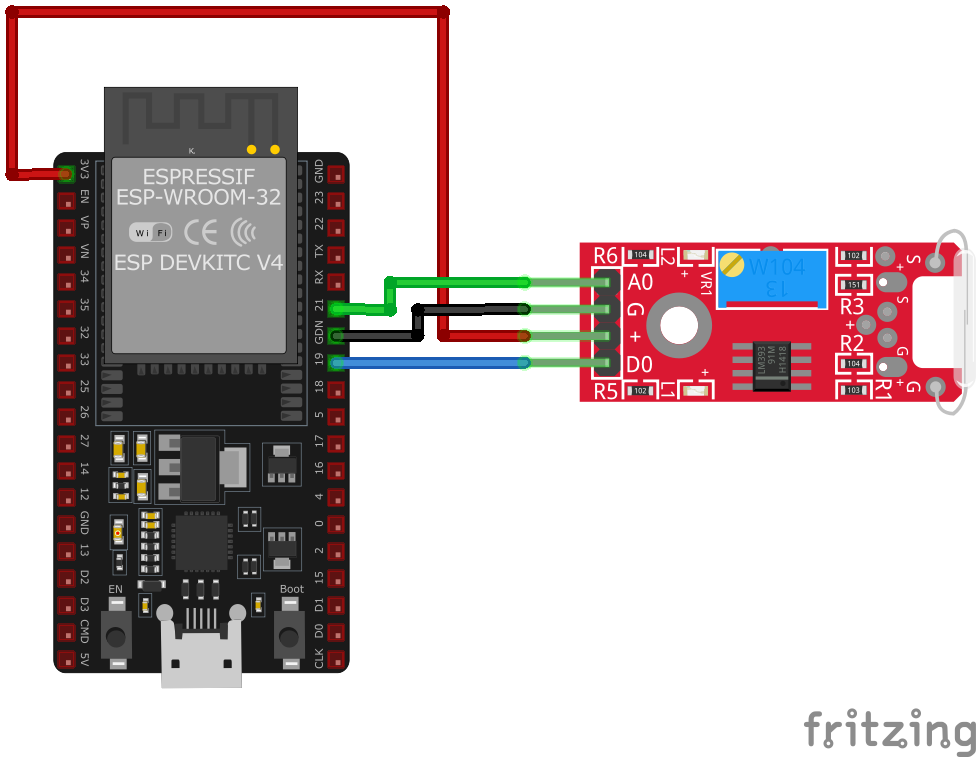

Подключение KY-025 к ESP32

Схема соединения модуля с контроллером ESP32 для детекции магнитов.

Статус подключения

Питание: Обязательно

Данные: D0 или A0

Детали интерфейса

ADC Pin A0 → GPIO36 (VP)

DI Pin D0 → GPIO17

KY-025 Пин	Тип	ESP32 Пин	Описание
GND	Required	GND	Общий минус
+V	Required	3.3V / 5V	Питание модуля
D0	Digital	GPIO17	Цифровой триггер
A0	Analog	GPIO36	Аналоговые данные (ADC)

Устранение проблем

Устранение неполадок KY-025

Типичные ошибки при работе с датчиком и способы их решения.

Датчик не реагирует на магнит

▼

Решения:

Проверьте соединение GND и VCC.
Покрутите потенциометр: порог срабатывания может быть установлен слишком высоко или низко.
Убедитесь, что магнит достаточно мощный для срабатывания геркона (дистанция обычно не более 2-3 см).

Нестабильные аналоговые показания

▼

Аналоговый шум — частое явление. Попробуйте использовать питание 3.3В от контроллера вместо 5В, чтобы избежать скачков напряжения при чтении АЦП.

Библиотеки и код

Примеры программирования KY-025

Примеры кода для разных платформ для работы с цифровым и аналоговым выходами.

Arduino IDE / Framework

C++ • Стандартный пример

INO ▼

// Объявление пинов
const int analog_input = A0;   // Аналоговый выход датчика
const int digital_input = 3;   // Цифровой выход датчика

void setup() {
    pinMode(analog_input, INPUT);
    pinMode(digital_input, INPUT);
    Serial.begin(9600);
    Serial.println("KY-025: Детекция магнитного поля запущена");
}

void loop() {
    // Чтение аналогового значения и перевод в напряжение
    float analog_raw = analogRead(analog_input);
    float voltage = analog_raw * (5.0 / 1023.0);
    int digital_val = digitalRead(digital_input);

    Serial.print("Напряжение: ");
    Serial.print(voltage, 2);
    Serial.print(" В | Порог: ");

    if (digital_val == HIGH) {
        Serial.println("ДОСТИГНУТ");
    } else {
        Serial.println("не достигнут");
    }

    delay(1000);
}

<p class="mt-4 text-sm text-slate-600 dark:text-slate-400">Этот код выводит в Serial монитор текущее напряжение с аналогового пина и состояние цифрового триггера.</p>
</div>

ESPHome

YAML • Конфигурация

YAML ▼

sensor:
  - platform: adc
    pin: GPIO36
    name: "KY-025 Уровень поля"
    update_interval: 1s

binary_sensor:
  - platform: gpio
    pin:
      number: GPIO17
      mode: INPUT
    name: "KY-025 Магнитный триггер"

</div>

MicroPython

Python • Скрипт

PY ▼

import machine
import time

# Настройка АЦП и цифрового пина
adc = machine.ADC(machine.Pin(36))
adc.atten(machine.ADC.ATTN_11DB) # Для диапазона 3.3В
digital_pin = machine.Pin(17, machine.Pin.IN)

while True:
    analog_val = adc.read()
    digital_val = digital_pin.value()
    print(f"Analog: {analog_val}, Digital: {'DETECTED' if digital_val else 'None'}")
    time.sleep(1)

</div>

Итоги

Модуль KY-025 — это надежное и дешевое решение для обнаружения магнитов в DIY-проектах. Наличие двух типов выходов позволяет использовать его как для простого срабатывания в системах охраны, так и для измерения приближения магнита через аналоговый сигнал.

Ключевые советы:

Чувствительность: Всегда настраивайте потенциометр под свои задачи.
Питание: Для ESP32 используйте 3.3В для стабильной работы АЦП.
Геркон: Будьте осторожны с колбой геркона, она сделана из тонкого стекла.

Примеры кода Характеристики

KY-025 Модуль геркона (магнитный датчик)

Приобретите KY-025 Модуль геркона (магнитный датчик)

Обзор

Быстрая навигация

Где купить

Характеристики KY-025

Распиновка KY-025

Подключение KY-025 к ESP32

Статус подключения

Детали интерфейса

Устранение неполадок KY-025

Примеры программирования KY-025

Arduino IDE / Framework

ESPHome

MicroPython

Итоги

Ключевые советы:

Похожие варианты

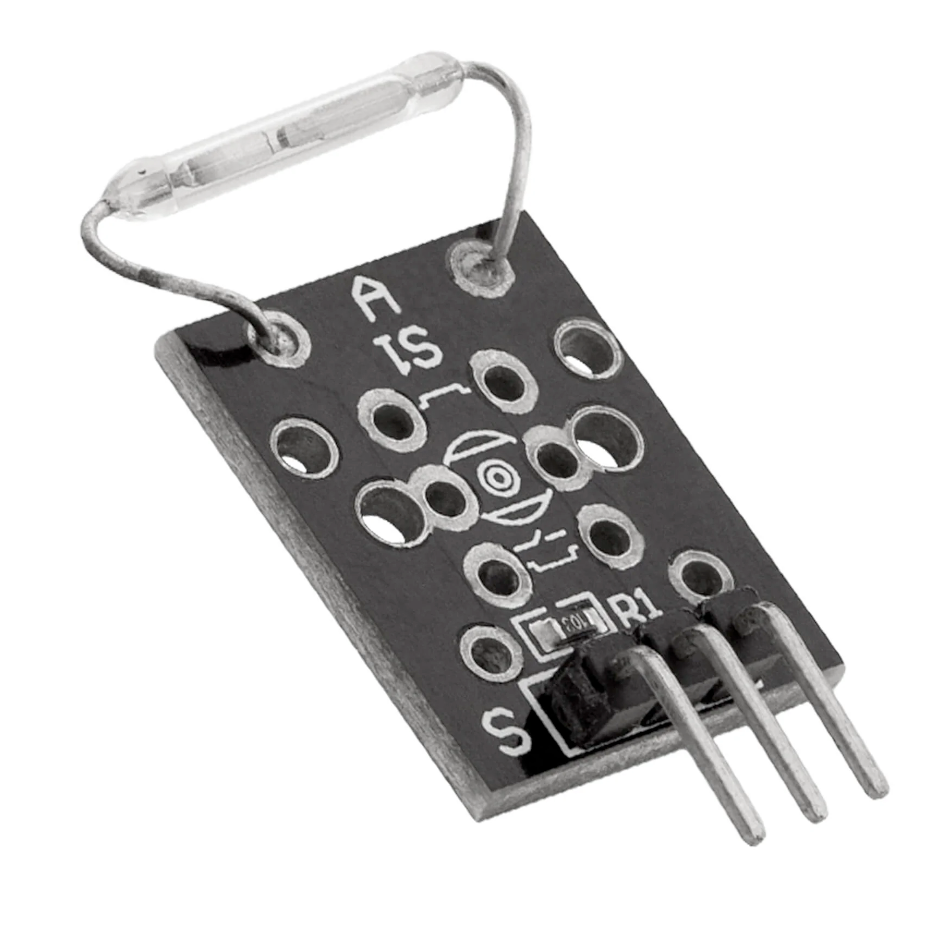

KY-021 Mini геркон
