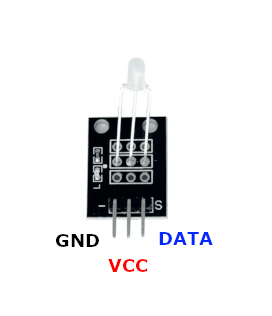

KY-029 Двухцветный светодиодный модуль

int redPin = 11;    // Пин для красного цвета
int greenPin = 10;  // Пин для зеленого цвета

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
}

void loop() {
  // Включаем красный цвет
  digitalWrite(redPin, HIGH);
  digitalWrite(greenPin, LOW);
  delay(2000);

  // Включаем зеленый цвет
  digitalWrite(redPin, LOW);
  digitalWrite(greenPin, HIGH);
  delay(2000);

  // Смешиваем цвета (оранжевый/желтый)
  digitalWrite(redPin, HIGH);
  digitalWrite(greenPin, HIGH);
  delay(2000);
}

Данный скетч поочередно включает красный, зеленый и оба цвета сразу для получения смешанного оттенка.

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/ledc.h"

#define LED_RED_IO 17
#define LED_GREEN_IO 16

void app_main(void) {
    ledc_timer_config_t ledc_timer = {
        .speed_mode = LEDC_LOW_SPEED_MODE,
        .duty_resolution = LEDC_TIMER_8_BIT,
        .timer_num = LEDC_TIMER_0,
        .freq_hz = 5000,
        .clk_cfg = LEDC_AUTO_CLK
    };
    ledc_timer_config(&ledc_timer);

    ledc_channel_config_t ledc_channel[2] = {
        {
            .gpio_num = LED_RED_IO,
            .speed_mode = LEDC_LOW_SPEED_MODE,
            .channel = LEDC_CHANNEL_0,
            .timer_sel = LEDC_TIMER_0,
            .duty = 0
        },
        {
            .gpio_num = LED_GREEN_IO,
            .speed_mode = LEDC_LOW_SPEED_MODE,
            .channel = LEDC_CHANNEL_1,
            .timer_sel = LEDC_TIMER_0,
            .duty = 0
        }
    };

    for (int i = 0; i < 2; i++) {
        ledc_channel_config(&ledc_channel[i]);
    }

    while (1) {
        // Плавно включаем красный
        ledc_set_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL_0, 255);
        ledc_update_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL_0);
        vTaskDelay(pdMS_TO_TICKS(2000));

        // Переключаем на зеленый
        ledc_set_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL_0, 0);
        ledc_update_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL_0);
        ledc_set_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL_1, 255);
        ledc_update_duty(LEDC_LOW_SPEED_MODE, LEDC_CHANNEL_1);
        vTaskDelay(pdMS_TO_TICKS(2000));
    }
}

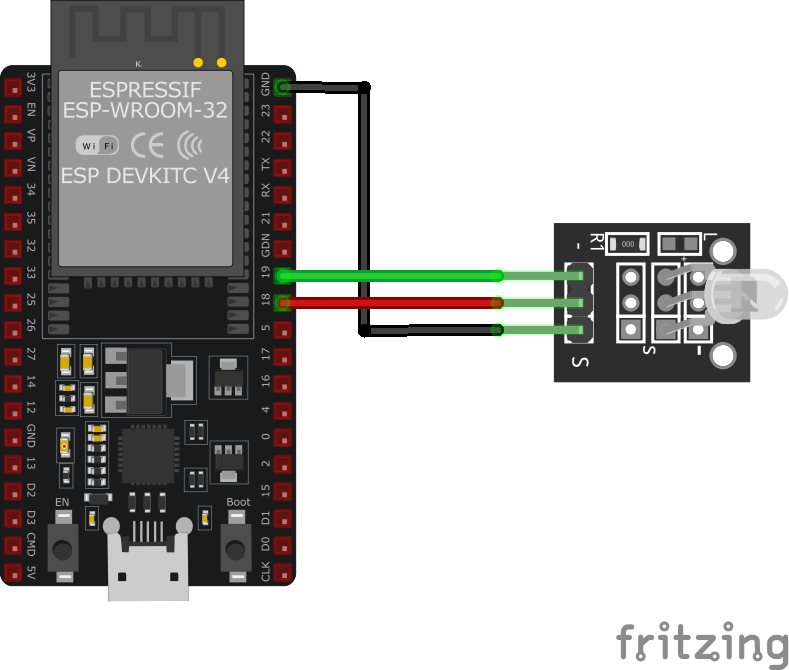

Этот пример демонстрирует использование аппаратного ШИМ контроллера ESP32 (LEDC) для управления каналами модуля.

output:
  - platform: ledc
    pin: GPIO17
    id: red_led_output
  - platform: ledc
    pin: GPIO16
    id: green_led_output

light:
  - platform: monochromatic
    name: "KY-029 Красный"
    output: red_led_output
  - platform: monochromatic
    name: "KY-029 Зеленый"
    output: green_led_output

Данная конфигурация создает два независимых элемента управления яркостью светодиодов в интерфейсе Home Assistant.

from machine import Pin, PWM
import time

# Инициализация ШИМ на пинах
red = PWM(Pin(17))
green = PWM(Pin(16))

# Установка частоты
red.freq(1000)
green.freq(1000)

while True:
    # Только красный
    red.duty(1023)
    green.duty(0)
    time.sleep(1)

    # Только зеленый
    red.duty(0)
    green.duty(1023)
    time.sleep(1)

    # Смешанный (желтый)
    red.duty(1023)
    green.duty(1023)
    time.sleep(1)

MicroPython скрипт позволяет легко управлять интенсивностью цветов модуля на контроллерах типа ESP32 или Raspberry Pi Pico.
