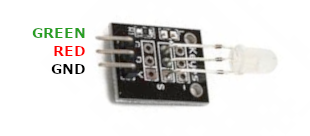

Двухцветный светодиодный модуль KY-011

int redPin = 10;    // Пин для красного светодиода
int greenPin = 9;   // Пин для зелёного светодиода

void setup() {
    pinMode(redPin, OUTPUT);
    pinMode(greenPin, OUTPUT);
}

void loop() {
    digitalWrite(redPin, HIGH);   // Красный светодиод включён
    digitalWrite(greenPin, LOW);  // Зелёный светодиод выключен
    delay(3000);                  // Ждём 3 секунды

    digitalWrite(redPin, LOW);    // Красный светодиод выключен
    digitalWrite(greenPin, HIGH); // Зелёный светодиод включён
    delay(3000);                  // Ждём 3 секунды
}

Этот Arduino-скетч поочерёдно включает красный и зелёный светодиоды модуля KY-011 каждые 3 секунды. Пины 10 и 9 настроены как выводы для управления красным и зелёным светодиодами соответственно.

Для регулировки яркости и смешивания цветов используйте функцию analogWrite() вместо digitalWrite(), передавая значения от 0 до 255.

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/ledc.h"

#define RED_PIN GPIO_NUM_18
#define GREEN_PIN GPIO_NUM_19
#define LEDC_TIMER LEDC_TIMER_0
#define LEDC_MODE LEDC_HIGH_SPEED_MODE
#define LEDC_CHANNEL_R LEDC_CHANNEL_0
#define LEDC_CHANNEL_G LEDC_CHANNEL_1

void configure_led_pwm(gpio_num_t pin, ledc_channel_t channel) {
    ledc_timer_config_t ledc_timer = {
        .speed_mode = LEDC_MODE,
        .timer_num = LEDC_TIMER,
        .duty_resolution = LEDC_TIMER_8_BIT,
        .freq_hz = 5000,
        .clk_cfg = LEDC_AUTO_CLK
    };
    ledc_timer_config(&ledc_timer);

    ledc_channel_config_t ledc_channel = {
        .gpio_num = pin,
        .speed_mode = LEDC_MODE,
        .channel = channel,
        .intr_type = LEDC_INTR_DISABLE,
        .timer_sel = LEDC_TIMER,
        .duty = 0,
        .hpoint = 0
    };
    ledc_channel_config(&ledc_channel);
}

void set_led_color(uint32_t red, uint32_t green) {
    ledc_set_duty(LEDC_MODE, LEDC_CHANNEL_R, red);
    ledc_update_duty(LEDC_MODE, LEDC_CHANNEL_R);
    ledc_set_duty(LEDC_MODE, LEDC_CHANNEL_G, green);
    ledc_update_duty(LEDC_MODE, LEDC_CHANNEL_G);
}

void app_main(void) {
    configure_led_pwm(RED_PIN, LEDC_CHANNEL_R);
    configure_led_pwm(GREEN_PIN, LEDC_CHANNEL_G);

    while (1) {
        set_led_color(255, 0);  // Красный включён, зелёный выключен
        vTaskDelay(pdMS_TO_TICKS(3000));
        set_led_color(0, 255);  // Красный выключен, зелёный включён
        vTaskDelay(pdMS_TO_TICKS(3000));
    }
}

Этот пример для ESP-IDF настраивает режимы ШИМ (PWM) с помощью аппаратного контроллера LEDC ESP32. Функция configure_led_pwm() инициализирует таймер и канал ШИМ для каждого светодиода. Функция set_led_color() устанавливает скважность (duty) для красного и зелёного каналов.

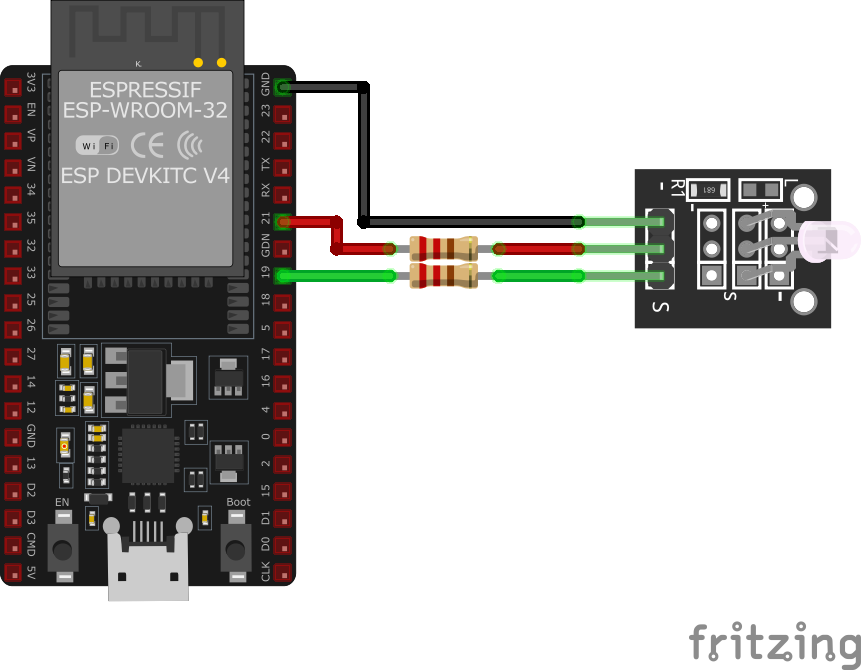

GPIO18 управляет красным светодиодом, GPIO19 — зелёным. В примере красный и зелёный цвета переключаются каждые 3 секунды. Значение 255 соответствует 100% яркости, 0 — выключено.

# Конфигурация ESPHome для двухцветного светодиода KY-011
output:
  - platform: ledc
    pin: GPIO18
    id: red_led
  - platform: ledc
    pin: GPIO19
    id: green_led

light:
  - platform: monochromatic
    name: "KY-011 Красный светодиод"
    output: red_led
    gamma_correct: 2.8
  - platform: monochromatic
    name: "KY-011 Зелёный светодиод"
    output: green_led
    gamma_correct: 2.8

В этой конфигурации ESPHome используются LEDC PWM-выходы на ESP32 для управления двумя отдельными светодиодами. Созданы два объекта light, которые можно управлять независимо через Home Assistant. Параметр gamma_correct обеспечивает плавную регулировку яркости.

platformio.ini

[env:esp32]
platform = espressif32
board = esp32dev
framework = arduino
monitor_speed = 115200

main.cpp

int redPin = 18;   // Красный светодиод на GPIO18
int greenPin = 19; // Зелёный светодиод на GPIO19

void setup() {
    pinMode(redPin, OUTPUT);
    pinMode(greenPin, OUTPUT);
}

void loop() {
    digitalWrite(redPin, HIGH);   // Красный включён
    digitalWrite(greenPin, LOW);  // Зелёный выключен
    delay(3000);

    digitalWrite(redPin, LOW);    // Красный выключен
    digitalWrite(greenPin, HIGH); // Зелёный включён
    delay(3000);
}

Файл platformio.ini задаёт конфигурацию проекта для ESP32 на фреймворке Arduino. В main.cpp настроены пины GPIO18 и GPIO19 как цифровые выходы для управления светодиодами. Пример переключает цвета каждые 3 секунды.

Для регулировки яркости замените digitalWrite() на analogWrite(pin, value) со значениями 0-255.

from machine import Pin, PWM
import time

# Настройка PWM-пинов для двухцветного светодиода
red_pin = PWM(Pin(18), freq=5000)   # Красный на GPIO18
green_pin = PWM(Pin(19), freq=5000) # Зелёный на GPIO19

while True:
    # Красный на полную яркость, зелёный выключен
    red_pin.duty(255)
    green_pin.duty(0)
    time.sleep(3)

    # Красный выключен, зелёный на полную яркость
    red_pin.duty(0)
    green_pin.duty(255)
    time.sleep(3)

Этот скрипт MicroPython использует аппаратный PWM для управления яркостью каждого светодиода отдельно. Создаются объекты PWM на GPIO18 (красный) и GPIO19 (зелёный) с частотой 5 кГц. Метод duty() задает скважность в диапазоне 0-255.
