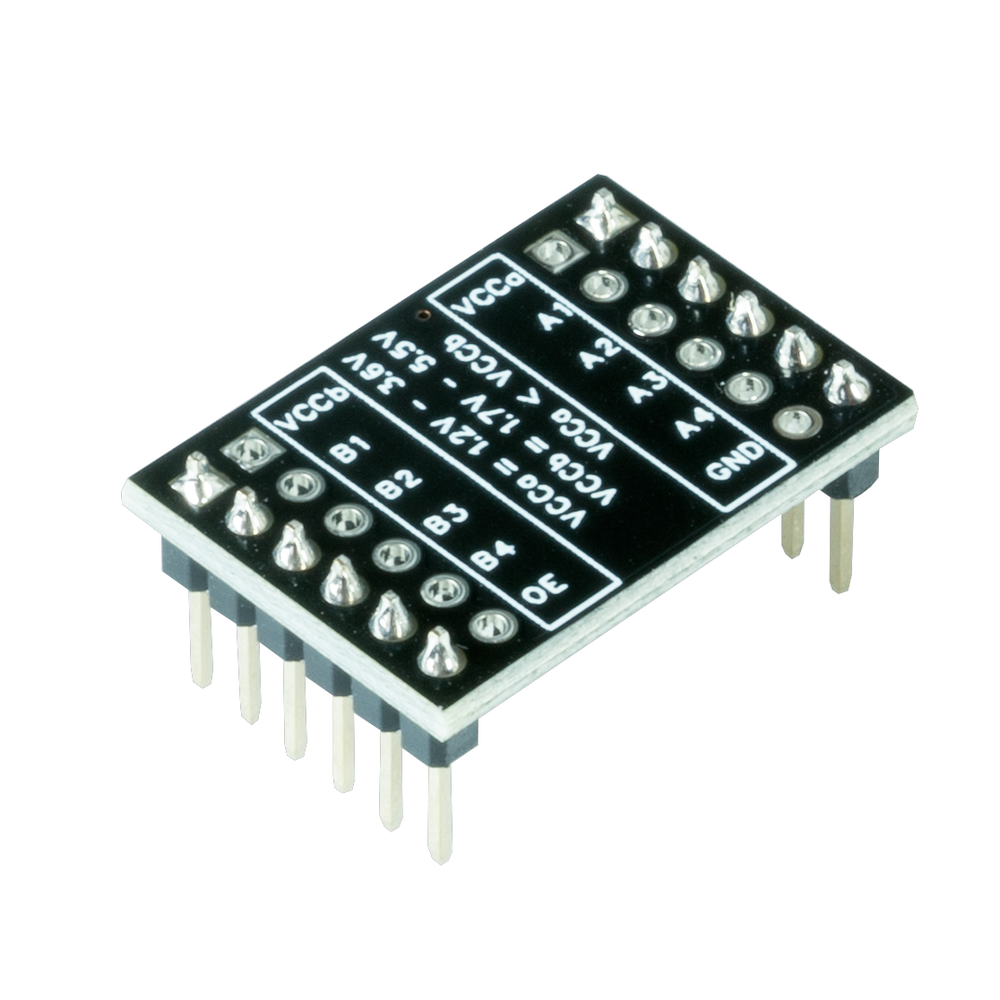

Модуль преобразователя уровней KY-051 (Level Shifter)

// Определяем пины для теста
#define LOW_VOLT_PIN 2  // Подключен к стороне VCCa (например, 3.3В логика)
#define HIGH_VOLT_PIN 3 // Подключен к стороне VCCb (например, 5В логика)

void setup() {
    pinMode(LOW_VOLT_PIN, INPUT);   // Читаем сигнал с одной стороны
    pinMode(HIGH_VOLT_PIN, OUTPUT);  // Выводим на другую сторону
    Serial.begin(9600);
    Serial.println("KY-051 Voltage Level Shifter Test");
}

void loop() {
    // Читаем низковольтный сигнал
    int low_signal = digitalRead(LOW_VOLT_PIN);

    // Дублируем его на высоковольтную сторону
    digitalWrite(HIGH_VOLT_PIN, low_signal);

    Serial.print("Вход (3.3В): ");
    Serial.print(low_signal);
    Serial.print(" -> Выход (5В): ");
    Serial.println(low_signal); // Сигнал транслируется аппаратно модулем

    delay(500);
}

Этот код предназначен для базовой проверки: вы подаете сигнал на одну сторону модуля и проверяете его наличие на другой. Помните, что модуль преобразует уровни аппаратно, код лишь помогает визуализировать процесс.

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"

#define LOW_VOLT_PIN GPIO_NUM_2  // Сторона 3.3В
#define HIGH_VOLT_PIN GPIO_NUM_3 // Сторона 5В

void app_main() {
    // Настройка пинов
    gpio_reset_pin(LOW_VOLT_PIN);
    gpio_set_direction(LOW_VOLT_PIN, GPIO_MODE_INPUT);

    gpio_reset_pin(HIGH_VOLT_PIN);
    gpio_set_direction(HIGH_VOLT_PIN, GPIO_MODE_OUTPUT);

    printf("KY-051 Level Shifter Test Started\n");

    while (1) {
        int level = gpio_get_level(LOW_VOLT_PIN);
        gpio_set_level(HIGH_VOLT_PIN, level);
        printf("Signal Level: %d\n", level);
        vTaskDelay(pdMS_TO_TICKS(500));
    }
}

Пример на ESP-IDF показывает простую трансляцию логического уровня через GPIO, что позволяет убедиться в корректности работы всей цепочки соединений.

import machine
import time

# Настройка пинов
low_pin = machine.Pin(2, machine.Pin.IN)
high_pin = machine.Pin(3, machine.Pin.OUT)

print("KY-051 Testing...")

while True:
    val = low_pin.value()
    high_pin.value(val)
    print("Логический уровень:", val)
    time.sleep(0.5)
