KY-053 Аналого-цифровой преобразователь (АЦП)

Обзор

Модуль KY-053 представляет собой высокоточный аналого-цифровой преобразователь (АЦП), построенный на чипе ADS1115. Он предоставляет 4 канала с 16-битным разрешением и работает через интерфейс I2C.

KY-053 (ADS1115) — это идеальное решение для микроконтроллеров без встроенного АЦП (например, Raspberry Pi) или для случаев, когда требуется более высокая точность измерений, чем стандартные 10-12 бит встроенных АЦП Arduino или ESP32.

Где купить Характеристики Примеры кода

Быстрая навигация

Спеки Пины Схема Ошибки

Примеры кода

Arduino

C++ Framework

MicroPython

Python Script

Приобретите KY-053 Аналого-цифровой преобразователь (АЦП)

Характеристики KY-053

Основные параметры аналого-цифрового преобразователя ADS1115:

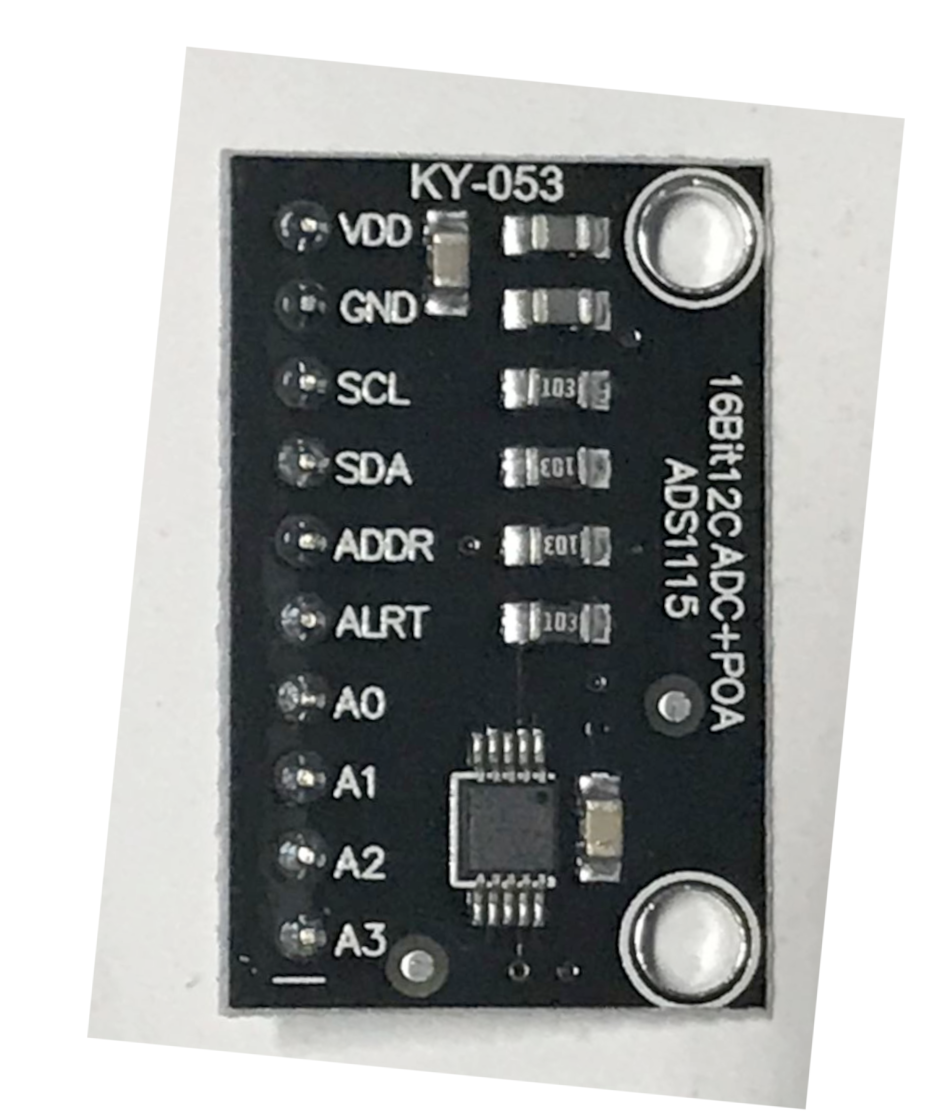

Распиновка KY-053

Модуль имеет 7 контактов для подключения питания, интерфейса I2C и аналоговых входов.

Настройка адреса I2C

Используйте пин **ADDR** для изменения адреса I2C: - **GND**: 0x48 (по умолчанию) - **VDD**: 0x49 - **SDA**: 0x4A - **SCL**: 0x4B

Совет по подключению

Пины A0–A3 используются для подачи аналогового напряжения. Не превышайте напряжение питания (VDD) на этих входах во избежание повреждения чипа.

Подключение KY-053 к ESP32

Для высокоточного измерения аналоговых сигналов подключите модуль к ESP32 через шину I2C.

Устранение неполадок KY-053

Распространенные проблемы и способы их решения.

Программирование модуля KY-053

Ниже приведены примеры для популярных платформ с использованием стандартных библиотек ADS1115.

Пример для Arduino

Используется библиотека Adafruit_ADS1X15

C++

// Подключение библиотек
#include <Wire.h>
#include <Adafruit_ADS1X15.h>

// Создаем объект АЦП
Adafruit_ADS1115 ads;

void setup() {
  Serial.begin(9600);

  // Настройка усиления (Gain)
  // GAIN_TWOTHIRDS: +/- 6.144V  1 bit = 0.1875mV
  ads.setGain(GAIN_TWOTHIRDS);

  // Инициализация модуля
  if (!ads.begin()) {
    Serial.println("Ошибка инициализации ADS1115!");
    while (1);
  }
}

void loop() {
  int16_t adc0, adc1, adc2, adc3;

  // Чтение одиночных каналов
  adc0 = ads.readADC_SingleEnded(0);
  adc1 = ads.readADC_SingleEnded(1);
  adc2 = ads.readADC_SingleEnded(2);
  adc3 = ads.readADC_SingleEnded(3);

  // Вывод в Serial Monitor
  Serial.print("Канал 0: "); Serial.println(adc0);
  Serial.print("Канал 1: "); Serial.println(adc1);
  Serial.print("Канал 2: "); Serial.println(adc2);
  Serial.print("Канал 3: "); Serial.println(adc3);
  Serial.println("----------------");

  delay(1000);
}

Пример для MicroPython

Код для ESP32 или Raspberry Pi Pico

Python

import machine
import time
from ads1x15 import ADS1115

# Настройка I2C на ESP32 (SCL=22, SDA=21)
i2c = machine.I2C(0, scl=machine.Pin(22), sda=machine.Pin(21))

# Инициализация АЦП (адрес по умолчанию 0x48)
adc = ADS1115(i2c, address=0x48)

while True:
    for i in range(4):
        # Чтение значения канала
        value = adc.read(i)
        print(f"Канал {i}: {value}")

    time.sleep(1)

Итоги

Модуль KY-053 (ADS1115) — это мощный инструмент для тех, кто ищет высокую точность и надежность в аналоговых измерениях. Благодаря 16-битному разрешению и гибкой настройке через I2C, он подходит как для простых проектов, так и для сложных профессиональных систем.

Рекомендации

• Используйте дифференциальный режим для датчиков со слабым сигналом.
• Правильно настраивайте Gain (усиление), чтобы использовать весь динамический диапазон 16 бит.
• Не забывайте про pull-up резисторы на линиях SDA/SCL, если их нет на самом модуле.

Безопасность

• Не подавайте на входы A0–A3 напряжение выше напряжения питания VDD.
• Избегайте статического электричества при работе с открытой платой модуля.
