Датчик присутствия человека LD2412

Обзор

LD2412 — это широкоугольный радарный датчик присутствия человека, работающий на частоте 24 ГГц с использованием технологии FMCW. Он способен обнаруживать присутствие человека даже в неподвижном состоянии, поддерживает интерфейс UART и цифровой выход, что делает его идеальным решением для умного дома, автоматизации освещения и систем безопасности.

LD2412 — это радарный датчик 24 ГГц, который обнаруживает движущиеся и неподвижные объекты с углом обзора ±75°. Он обеспечивает высокую точность на расстоянии до 9 метров и легко интегрируется с ESP32 и Home Assistant.

Где купить Характеристики Примеры кода

Быстрая навигация

Основные разделы статьи

Обзор Характеристики Распиновка Подключение Отладка и ошибки

Примеры кода

О датчике присутствия человека LD2412

HLK-LD2412 — это радарный датчик 24 ГГц FMCW, разработанный для точного обнаружения присутствия людей. Обладая широким углом обзора ±75° и дальностью действия до 9 метров, он превосходит многие аналоги в серии LD. Датчик поддерживает гибкое питание (3.3В или 5В) и предоставляет данные через UART или дискретный цифровой выход.

⚡ Ключевые особенности

Широкий угол обзора — ±75°, самый большой в линейке LD.
Большая дальность — До 9 метров для надежного мониторинга больших помещений.
Обнаружение микродвижений — Уверенно определяет присутствие даже неподвижного человека.
Гибкая настройка — Параметры зон обнаружения и чувствительности настраиваются через UART.

Где купить

Приобретите LD2412

Специализированный магазин

Широкий выбор электронных компонентов

Найти →

Технические характеристики

Характеристики LD2412

Полные технические сведения о датчике присутствия человека LD2412.

Интерфейс

UART (115200), Digital OUT

Дальность

До 9 метров

Угол обзора

±75°

Питание

3.3В или 5В DC

Скачать полный даташит

Конфигурация пинов

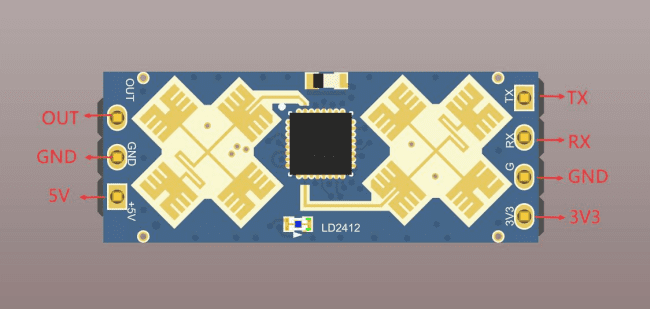

Распиновка LD2412

Радар LD2412 имеет 6-пиновый разъем с шагом 2.54 мм, что делает его совместимым с обычными макетными платами. Он поддерживает как 5В, так и 3.3В питание, но важно подключать только одну линию питания.

Визуальная диаграмма распиновки

Основное

Всего выводов

Типы

Питание + UART + GPIO

Быстрые советы

Питание — выберите ТОЛЬКО одно: 5В (пин 4) или 3.3В (пин 5).
UART — 115200 бит/с по умолчанию.
OUT — логический уровень 3.3В, безопасен для ESP32.

Описание выводов

№	Название	Тип	Описание	Примечания
1	OUT	Выход	Цифровой сигнал присутствия	HIGH при обнаружении (3.3В)
2	TX	UART TX	Передача данных от датчика	Подключите к RX ESP32
3	RX	UART RX	Прием команд датчиком	Подключите к TX ESP32
4	5V	Питание	Вход питания 5В	НЕ подключать вместе с 3V3
5	3V3	Питание	Вход питания 3.3В	НЕ подключать вместе с 5V
6	GND	Земля	Общий провод	Общая земля

Руководство по подключению

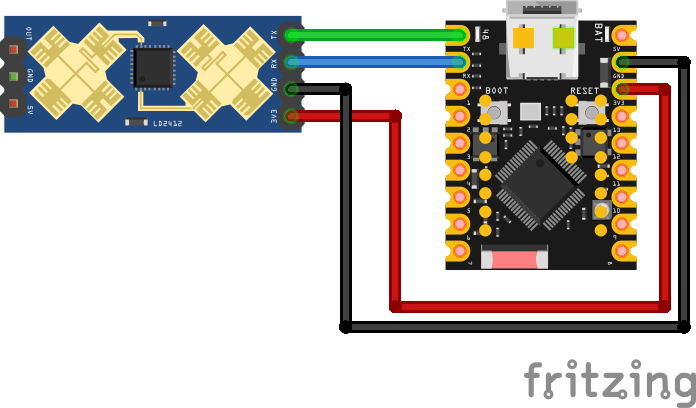

Подключение LD2412 к ESP32

Для получения полных данных от LD2412 рекомендуется использовать интерфейс UART. Подключите TX датчика к RX2 (GPIO16) ESP32, а RX датчика к TX2 (GPIO17) ESP32.

Схема подключения

Рекомендуемая (UART)

Подключений

4-5

Статус

4 обязательных

Протокол

UART

Подключения пинов

Вывод LD2412	Подключение	Вывод ESP32	Описание
5V (или 3V3) обязательно	→	5V (или 3.3V)	Питание (выберите одно)
GND обязательно	→	GND	Общая земля
TX обязательно	→	GPIO16 (RX2)	Передача данных в ESP32
RX обязательно	→	GPIO17 (TX2)	Прием команд от ESP32
OUT опционально	→	GPIO18	Простой цифровой выход

📡 Радар 24 ГГц FMCW 📐 Угол: ±75° 📏 Дальность: до 9м 💬 UART: 115200 bps

Помощь и поддержка

Устранение неполадок LD2412

Основные проблемы, с которыми вы можете столкнуться при работе с датчиком.

Нет данных по UART

ESP32 не получает пакеты от LD2412

Решение: Проверьте правильность подключения TX/RX (они должны быть перекрещены: TX датчика к RX ESP32). Убедитесь, что скорость UART установлена на 115200. Проверьте, что подключен только один источник питания (5В или 3.3В).

Ложные срабатывания

Датчик видит «призраков»

Причина: Микроволны могут проникать сквозь тонкие стены или отражаться от движущихся предметов (вентиляторы, шторы). Решение: Настройте пороги чувствительности для разных зон через UART или используйте мобильное приложение (если ваш модуль поддерживает Bluetooth).

Советы по отладке

Serial монитор

Проверка вывода в Arduino IDE

Используйте Serial монитор со скоростью 115200 для просмотра данных о расстоянии и наличии присутствия. Это поможет понять, на каком расстоянии датчик видит объект.

Дополнительные ресурсы

Даташит

Технические характеристики и протоколы

Открыть

Примеры кода

Примеры программирования LD2412

Готовые решения для самых популярных платформ.

Пример для Arduino

Использование библиотеки LD2412 для ESP32

C++

#include <HardwareSerial.h>
#include "LD2412.h"

// Создаем объект радара
LD2412 radar;

void setup() {
  Serial.begin(115200);
  // Настройка UART2 для датчика (RX=16, TX=17)
  Serial2.begin(115200, SERIAL_8N1, 16, 17);

  // Инициализация радара
  radar.begin(Serial2);
  Serial.println("Датчик LD2412 запущен");
}

void loop() {
  // Чтение данных из UART
  radar.read();

  // Проверка наличия присутствия
  if (radar.presenceDetected()) {
    Serial.println("Обнаружен человек!");
  } else {
    Serial.println("Никого нет");
  }

  delay(1000); // Опрос раз в секунду
}

Этот скетч использует UART2 на ESP32 для чтения данных с LD2412. С помощью библиотеки LD2412.h (автор ginkel) мы можем легко определить статус присутствия. Не забудьте установить библиотеку через менеджер библиотек или скачать с GitHub.

Пример для ESPHome

Конфигурация для Home Assistant

YAML

# Подключение внешнего компонента для LD2412
external_components:
  - source: "github://Rihan9/LD2412"
    refresh: 0s

uart:
  id: uart_bus
  tx_pin: GPIO17
  rx_pin: GPIO16
  baud_rate: 115200

ld2412:
  uart_id: uart_bus

binary_sensor:
  - platform: ld2412
    presence:
      name: "Присутствие LD2412"

sensor:
  - platform: ld2412
    distance:
      name: "Расстояние до цели LD2412"

Эта конфигурация позволяет подключить LD2412 к Home Assistant через ESPHome. Она создает бинарный датчик присутствия и сенсор расстояния. Внешний компонент обрабатывает сложный протокол обмена данными автоматически.

Итоги LD2412

Радарный датчик **LD2412** — это новый стандарт в обнаружении присутствия человека. Благодаря широкому углу и большой дальности он является лучшим выбором для больших комнат и открытых пространств.

Внимание к питанию

Никогда не подключайте 5В и 3.3В одновременно. Датчик потребляет около 80мА в пике, поэтому убедитесь, что ваш ESP32 или внешний стабилизатор выдерживают такую нагрузку.
