SHT11 датчик температуры и влажности

Обзор

SHT11 — это цифровой датчик температуры и влажности от Sensirion с интерфейсом Sensibus. Это один из первых датчиков в линейке Sensirion, который широко используется в различных проектах благодаря простоте подключения и надёжности.

SHT11 — это цифровой датчик температуры и влажности от швейцарской компании Sensirion. Датчик использует проприетарный интерфейс Sensibus для связи с микроконтроллером. Несмотря на появление более новых моделей (SHT2x, SHT3x, SHT4x), SHT11 остаётся популярным благодаря низкой стоимости и широкой доступности.

Характеристики Примеры кода

Быстрая навигация

Основные разделы

Характеристики Распиновка Подключение Код

Примеры кода

Для разных платформ

Arduino

ESP-IDF

ESPHome

Спецификации

Технические характеристики SHT11

Полные технические характеристики датчика температуры и влажности SHT11.

Интерфейс

Sensibus

Напряжение питания

2.4V - 5.5V

Диапазон температуры

-40 ~ 123.8 °C

Точность температуры

±0.4 °C

Диапазон влажности

0 ~ 100 % RH

Точность влажности

±3 % RH

Скачать полный Datasheet

Распиновка

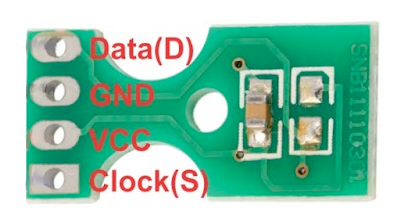

Распиновка SHT11

SHT11 использует проприетарный 2-проводной протокол Sensibus (похож на I2C, но не идентичен) и имеет 4 активных вывода.

Особенности протокола

Использует протокол Sensibus — это НЕ стандартный I2C. Требуется специальная библиотека для работы.

Подтяжка линии DATA

Для стабильной работы линии DATA может потребоваться подтягивающий резистор 10кОм к VDD.

Таблица назначения пинов

1	GND	Земля	Подключите к общему минусу схемы.
2	DATA	Данные	Линия передачи данных (двунаправленная).
3	SCK	Clock	Линия тактирования для синхронизации данных.
4	VDD	Питание	Питание от 2.4В до 5.5В.

Подключение

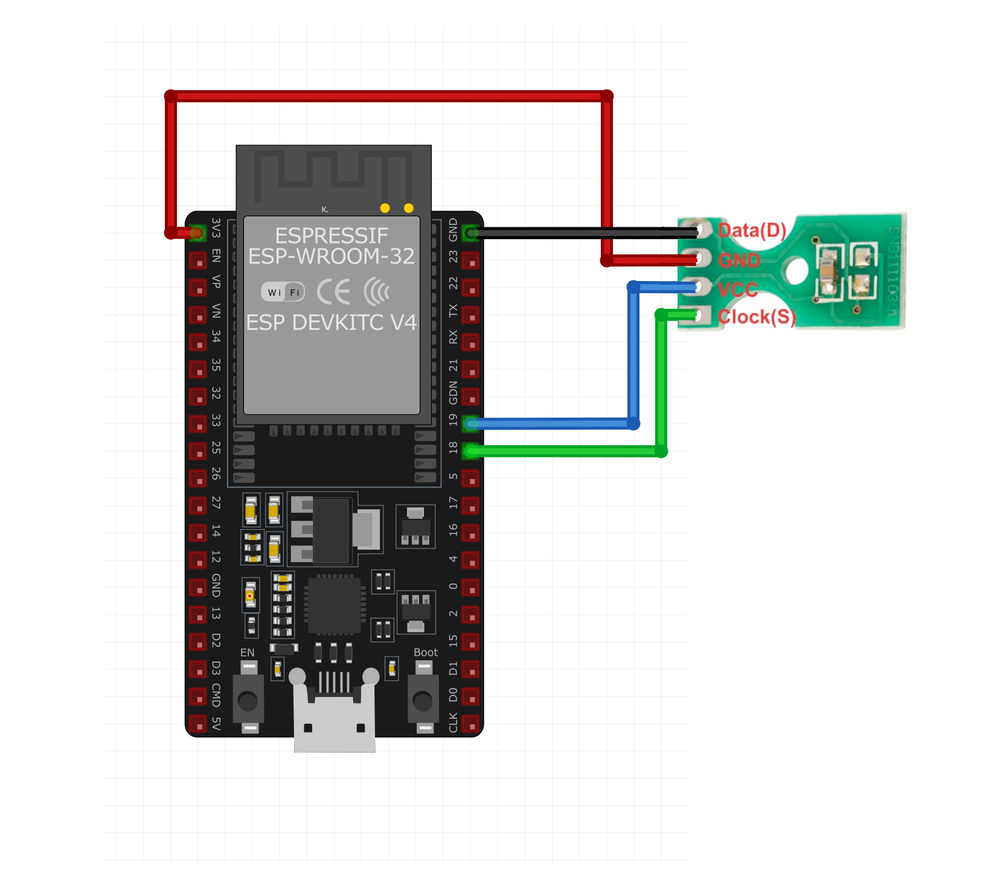

Подключение SHT11 к ESP32

Подключите SHT11, используя протокол Sensibus, к двум любым цифровым выводам (например, GPIO21 и GPIO22).

Статус соединений

Проверено

4 Провода

Протокол

Sensibus

Важно

Sensibus — это НЕ I2C. Используйте библиотеку SHT1x. Любые GPIO подходят для работы.

Таблица соединений

Пин SHT11	Пин ESP32	Описание
VDD	3.3V	Питание
GND	GND	Земля
DATA	GPIO21	Линия данных
SCK	GPIO22	Линия тактирования

Устранение неполадок

Устранение неполадок SHT11

Ниже приведены распространенные проблемы и способы их решения.

Ошибка инициализации

Датчик не инициализируется и данные не поступают.

Решение:

Убедитесь, что линии DATA и SCK правильно подключены. Проверьте напряжение питания (2.4В - 5.5В). Попробуйте добавить подтягивающий резистор 10кОм на линию DATA.

Неверные показания

Датчик выдает неточные значения температуры или влажности.

Решение:

Не размещайте датчик рядом с источниками тепла. Избегайте попадания прямых солнечных лучей и конденсата. Дайте датчику время стабилизироваться после включения.

Примеры кода

Примеры программирования SHT11

Готовые примеры кода для различных платформ и фреймворков.

Arduino

C++

Совместимо с Arduino IDE и платами ESP32

Этот код инициализирует датчик SHT11 с использованием библиотеки SHT1x.

#include <SHT1x.h>

#define dataPin 21
#define clockPin 22

SHT1x sht1x(dataPin, clockPin);

void setup() {
  Serial.begin(115200);
}

void loop() {
  float temp = sht1x.readTemperatureC();
  float humidity = sht1x.readHumidity();

  Serial.print("Температура: ");
  Serial.print(temp);
  Serial.println(" °C");

  Serial.print("Влажность: ");
  Serial.print(humidity);
  Serial.println(" %");

  delay(2000);
}

Как это работает:

Библиотека SHT1x реализует протокол Sensibus. В функции loop() мы считываем температуру в градусах Цельсия и влажность, после чего выводим их в монитор порта каждые 2 секунды.

ESP-IDF

C++

Официальный фреймворк Espressif

Пример использования SHT11 в профессиональном фреймворке ESP-IDF.

#include "sht1x.h"
#include "esp_log.h"

#define DATA_PIN GPIO_NUM_21
#define SCK_PIN GPIO_NUM_22

static const char *TAG = "SHT11";

void app_main() {
    ESP_LOGI(TAG, "Инициализация SHT11...");
    sht1x_dev_t dev;
    sht1x_init(&dev, DATA_PIN, SCK_PIN);

    while (1) {
        float temperature, humidity;
        if (sht1x_read_temperature(&dev, &temperature) == ESP_OK &&
            sht1x_read_humidity(&dev, &humidity) == ESP_OK) {
            ESP_LOGI(TAG, "Температура: %.2f°C", temperature);
            ESP_LOGI(TAG, "Влажность: %.2f%%", humidity);
        } else {
            ESP_LOGE(TAG, "Ошибка чтения данных с SHT11");
        }
        vTaskDelay(2000 / portTICK_PERIOD_MS);
    }
}

ESPHome

YAML

Конфигурация для Home Assistant

sensor:
  - platform: sht1x
    data_pin: GPIO21
    clock_pin: GPIO22
    temperature:
      name: "SHT11 Температура"
    humidity:
      name: "SHT11 Влажность"
    update_interval: 60s
