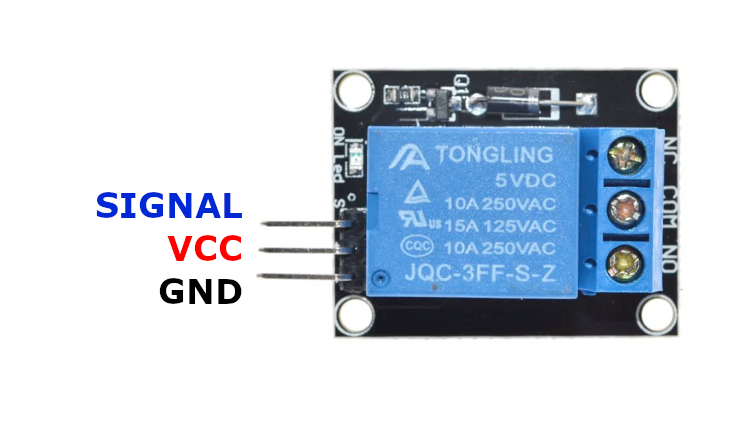

Модуль реле KY-019 5V

const int relayPin = 10; // Пин реле подключен к цифровому пину 10

void setup() {
    pinMode(relayPin, OUTPUT);    // Настраиваем пин как выход
    Serial.begin(9600);
    Serial.println("Тест модуля реле KY-019");
}

void loop() {
    digitalWrite(relayPin, HIGH);  // Включаем реле
    Serial.println("Реле ВКЛЮЧЕНО");
    delay(1000);                  // Ждем 1 секунду

    digitalWrite(relayPin, LOW);   // Выключаем реле
    Serial.println("Реле ВЫКЛЮЧЕНО");
    delay(1000);                  // Ждем 1 секунду
}

Этот Arduino-скетч управляет модулем реле KY-019 через цифровой пин 10. Реле активируется при подаче HIGH (5V) на управляющий пин. В примере реле переключается каждую секунду, а состояние выводится в Serial Monitor.

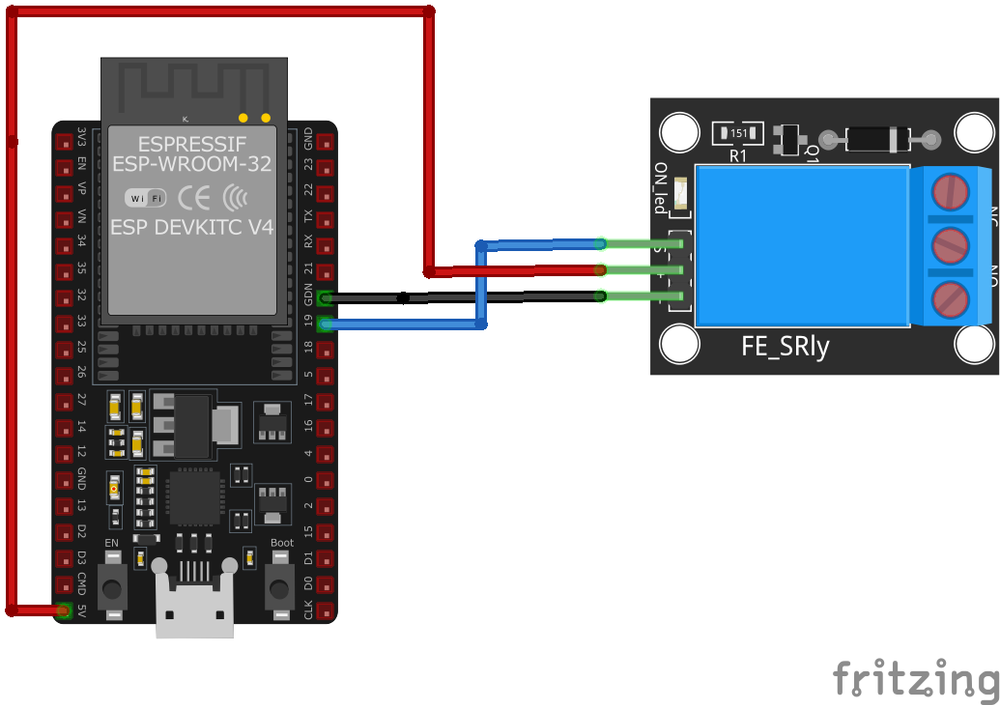

Важно для ESP32: ESP32 работает с 3.3V логикой, в то время как KY-019 требует 5V для активации. Используйте преобразователь уровня логики или выберите реле с поддержкой 3.3V.

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"

#define RELAY_PIN GPIO_NUM_5  // Пин подключения реле

void app_main(void) {
    // Конфигурация пина реле как выход
    gpio_config_t io_conf = {
        .pin_bit_mask = (1ULL << RELAY_PIN),
        .mode = GPIO_MODE_OUTPUT,
        .pull_up_en = GPIO_PULLUP_DISABLE,
        .pull_down_en = GPIO_PULLDOWN_DISABLE,
        .intr_type = GPIO_INTR_DISABLE
    };
    gpio_config(&io_conf);

    printf("Тест модуля реле KY-019\n");

    while (1) {
        gpio_set_level(RELAY_PIN, 1);  // Включаем реле (HIGH)
        printf("Реле ВКЛЮЧЕНО\n");
        vTaskDelay(pdMS_TO_TICKS(1000)); // Ждем 1 секунду

        gpio_set_level(RELAY_PIN, 0);  // Выключаем реле (LOW)
        printf("Реле ВЫКЛЮЧЕНО\n");
        vTaskDelay(pdMS_TO_TICKS(1000)); // Ждем 1 секунду
    }
}

Этот пример для ESP-IDF настраивает GPIO5 как цифровой выход для управления реле. Функция gpio_set_level() устанавливает логический уровень на пине: 1 (HIGH) включает реле, 0 (LOW) выключает. Состояние выводится в консоль каждую секунду.

Примечание: если модуль реле требует 5V управляющего сигнала, а ESP32 работает с 3.3V, потребуется повышитель уровня или выбор реле с 3.3V совместимостью.

# Пример для реле KY-019 через цифровой выход
switch:
  - platform: gpio
    pin: GPIO5
    name: "KY-019 Relay"
    icon: "mdi:relay"
    restore_mode: ALWAYS_OFF

Эта конфигурация ESPHome создаёт switch (переключатель) на GPIO5. Реле будет управляться из Home Assistant как обычный выключатель. Параметр restore_mode: ALWAYS_OFF гарантирует, что после включения питания реле будет в выключенном состоянии.

platformio.ini

[env:esp32]
platform = espressif32
board = esp32dev
framework = arduino
monitor_speed = 115200

main.cpp

#define RELAY_PIN 5  // Пин подключения реле

void setup() {
    pinMode(RELAY_PIN, OUTPUT);      // Настраиваем пин как выход
    Serial.begin(115200);
    Serial.println("Тест модуля реле KY-019");
}

void loop() {
    digitalWrite(RELAY_PIN, HIGH);   // Включаем реле
    Serial.println("Реле ВКЛЮЧЕНО");
    delay(1000);                     // Ждем 1 секунду

    digitalWrite(RELAY_PIN, LOW);    // Выключаем реле
    Serial.println("Реле ВЫКЛЮЧЕНО");
    delay(1000);                     // Ждем 1 секунду
}

PlatformIO позволяет легко управлять модулем реле KY-019 через цифровой пин. Код аналогичен Arduino, но работает в среде PlatformIO с расширенными возможностями сборки и отладки.

from machine import Pin
import time

relay = Pin(5, Pin.OUT)  # Реле на пине 5

while True:
    relay.value(1)  # Включаем реле (HIGH)
    print("Реле ВКЛЮЧЕНО")
    time.sleep(1)

    relay.value(0)  # Выключаем реле (LOW)
    print("Реле ВЫКЛЮЧЕНО")
    time.sleep(1)

Этот скрипт MicroPython управляет модулем реле KY-019 через цифровой пин 5. Используется класс Pin из модуля machine. Метод value(1) подаёт HIGH (включить), value(0) — LOW (выключить). Вывод в консоль происходит каждую секунду.

Примечание: на некоторых платах MicroPython (например, Raspberry Pi Pico) цифровые пины работают на 3.3V. Убедитесь, что ваше реле совместимо с 3.3V, иначе используйте преобразователь уровня.
